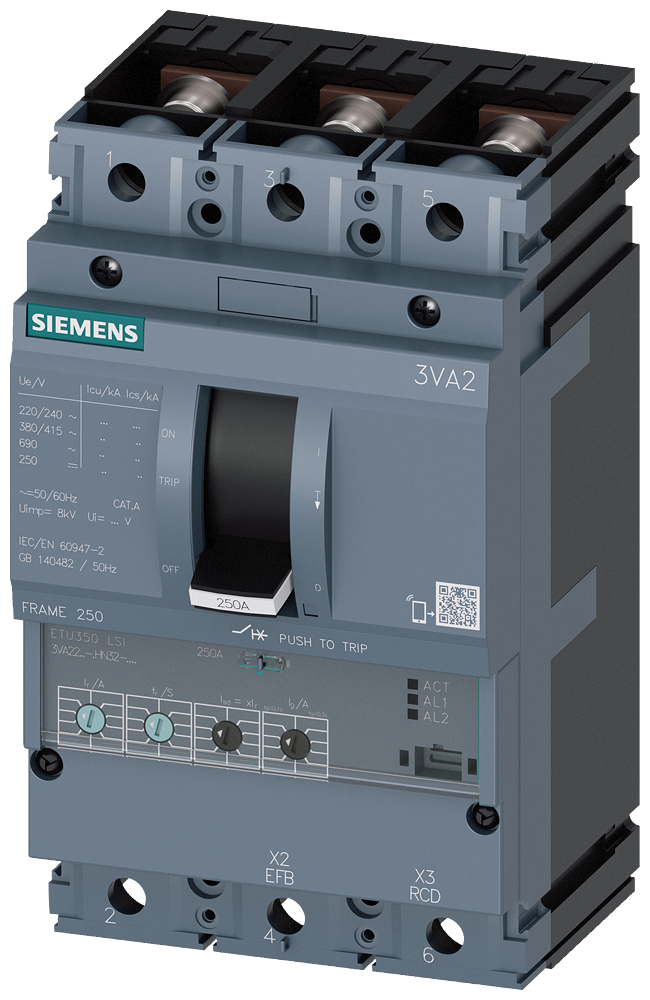

DISJUNTOR IEC FRAME 250 250 A DE 3 POLOS 55 KA ETU3 LSI CONEXÃO ROSCA 3VA22255HN320LF0 SIEMENS

O Disjuntor Siemens 3VA22255HN320LF0, da série IEC Frame 250, é um dispositivo de proteção de circuitos projetado para automação industrial, garantindo a segurança de instalações elétricas contra sobrecargas e curtos-circuitos em sistemas de média e alta potência com alta capacidade de interrupção.

DETALHES TÉCNICOS

• Modelo: 3VA22255HN320LF0
• Série: 3VA2 IEC
• Tipo: Disjuntor de Caixa Moldada (MCCB)
• Número de Polos: 3P (tripolar)
• Corrente Nominal (In): 250 A
• Tensão Operacional Nominal (Ue): Até 690 V AC
• Frequência: 50/60 Hz
• Capacidade de Interrupção Máxima (Icu): 55 kA a 400 V AC
• Unidade de Disparo: Eletrônica (ETU3 LSI)
• Funções de Proteção:
  • L (Long-time): Proteção contra Sobrecarga (ajustável)
  • S (Short-time): Proteção contra Curto-circuito com Retardo (ajustável)
  • I (Instantaneous): Proteção contra Curto-circuito Instantâneo (ajustável)
• Conexão: Terminais de rosca (frente)
• Montagem: Painel traseiro, trilho DIN (com adaptador apropriado)
• Temperatura de Operação: -25 °C a +70 °C
• Classe de Poluição: 3
• Grau de Proteção (Invólucro): IP20 (terminais)
• Potência de Perda (típica): 20 W (0,027 CV)
• Vida Elétrica: 10.000 ciclos
• Vida Mecânica: 15.000 ciclos
• Padrões e Certificações: IEC 60947-2, CE, UL, CSA, marítimas (pendente)
• Dimensões (AxLxP): 178 mm x 105 mm x 70 mm (aproximado, com terminais padrão)

APLICAÇÕES E SETORES

• Aplicações: Proteção de disconexão para subdistribuições, motores elétricos de grande porte, geradores, transformadores, linhas de alimentação de painéis e sistemas de controle.
• Setores:
  • Indústria de manufatura: Proteção de máquinas e equipamentos de produção.
  • Indústria química e petroquímica: Aplicações em ambientes agressivos e com requisitos de segurança rigorosos.
  • Energia e utilidades: Sistemas de distribuição de energia, centrais elétricas e subestações.
  • Infraestrutura: Edifícios comerciais, data centers e outras instalações com alta demanda elétrica.
  • Mineração e metalurgia: Proteção de equipamentos robustos em condições operacionais exigentes.
