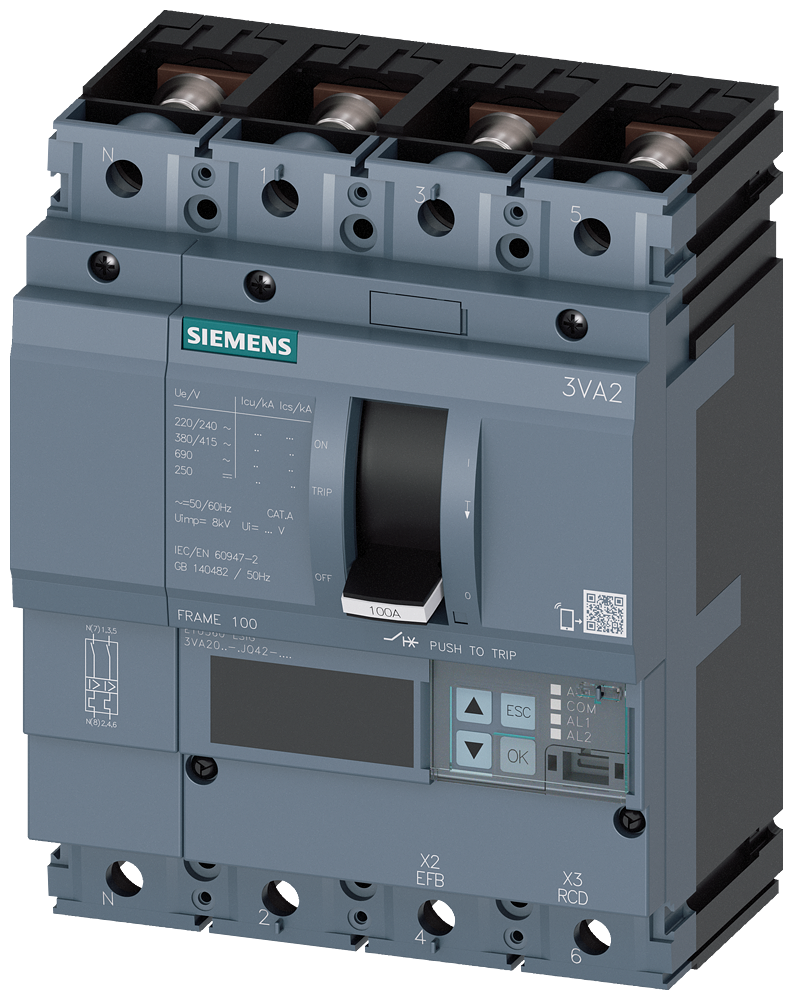

DISJUNTOR IEC FRAME 100 25 A DE 4 POLOS 85 KA ETU5 LSIG CONEXÃO ROSCA 3VA20256JQ420AA0 SIEMENS

O Disjuntor Siemens 3VA20256JQ420AA0 é um dispositivo de proteção elétrica de alta performance projetado para aplicações industriais exigentes. Com sua tecnologia de medição e proteção integrada, assegura a segurança e a continuidade operacional em sistemas de distribuição de energia.

DETALHES TÉCNICOS

• Modelo: 3VA20256JQ420AA0
• Tipo: Disjuntor Compacto (MCCB)
• Série: 3VA2
• Frame: IEC Frame 100
• Número de Polos: 4
• Corrente Nominal (In): 25 A
• Capacidade de Interrupção (Icu): 85 kA a 415 V CA
• Tensão de Operação Nominal (Ue): 690 V CA
• Unidade de Disparo Eletrônica: ETU5 series, LSIG (Long time, Short time, Instantaneous, Ground fault)
• Função LSIG:
  • L (Long time): Proteção contra sobrecarga. Ajustável de 0,4 a 1 vezes In.
  • S (Short time): Proteção contra curto-circuito de curta duração. Ajustável de 1,5 a 10 vezes In.
  • I (Instantaneous): Proteção contra curto-circuito instantâneo. Ajustável de 2 a 15 vezes In.
  • G (Ground fault): Proteção contra falha à terra. Ajustável de 0,2 a 1 vezes In.
• Conexão: Terminal tipo rosca
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Padrões de Referência: IEC 60947-2
• Grau de Proteção: IP40 (com tampa de terminais)
• Entrada de Potência dissipada por polo (a In): Aproximadamente 2,3 W (0,00313 CV)

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição, proteção de transformadores, proteção de motores, aplicações de partida suave (soft starters) e painéis de controle.
• Infraestrutura: Quadros de distribuição principais e secundários em edifícios comerciais e industriais.
• Setores: Manufatura, energia eólica, sistemas fotovoltaicos, mineração, petroquímica, tratamento de águas.
