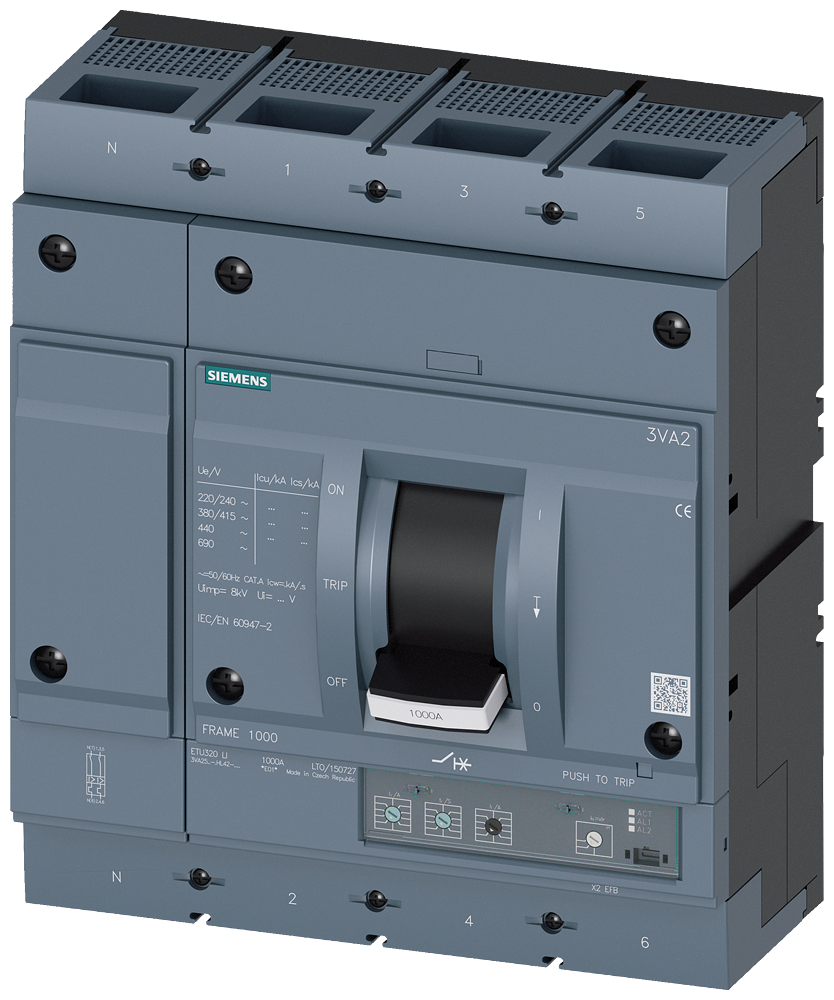

DISJUNTOR 3VA2 IEC FRAME 1000 CLASSE DA CAPACIDADE DE INTERRUPÇÃO H ICU=85KA 3VA25106HL420AA0 SIEMENS

O Disjuntor Siemens 3VA2 é um componente essencial para a proteção de instalações elétricas em automação industrial, garantindo a segurança e continuidade operacional ao interromper correntes de sobrecarga e curto-circuito em circuitos de baixa tensão. Sua confiabilidade é fundamental para a estabilidade de sistemas elétricos complexos.

DETALHES TÉCNICOS

• Modelo: 3VA25106HL420AA0
• Série: 3VA2 IEC
• Frame: 1000
• Capacidade de interrupção nominal (Icu): 85 kA a 400/415 V CA
• Corrente nominal: 1000 A
• Número de polos: 4
• Tipo de disparo: Eletrônico, com proteção contra sobrecarga de longa duração (LI)
• Tensão operacional nominal (Ue): Até 690 V CA
• Tensão de isolamento nominal (Ui): 800 V
• Frequência de operação: 50/60 Hz
• Grau de proteção: IP30 (parte frontal com tampa)
• Montagem: Trilho DIN ou placa de montagem
• Dimensões (AxLxP): 280 mm x 210 mm x 120 mm (aproximadas)
• Vida útil mecânica: 10.000 ciclos de operação
• Vida útil elétrica: 5.000 ciclos de operação
• Potência dissipada máxima: Aproximadamente 120 W (em corrente nominal), equivalente a 0,16 CV
• Temperatura ambiente de operação: -25 °C a +70 °C
• Certificações: IEC 60947-2, UL 489, CSA C22,2 No. 5.1 (dependendo da configuração)

APLICAÇÕES E SETORES

• Aplicação Principal: Proteção de circuitos de distribuição e equipamentos em instalações industriais e prediais de grande porte.
• Funções: Proteção contra sobrecarga e curto-circuito, seccionamento e isolamento de circuitos.
• Setores: Indústria de manufatura, centros de dados, infraestrutura de energia, subestações industriais, prédios comerciais e residenciais de grande porte, sistemas de automação predial.
• Equipamentos protegidos: Motores de grande porte, transformadores, painéis de controle, bancos de capacitores, sistemas de iluminação industrial.
