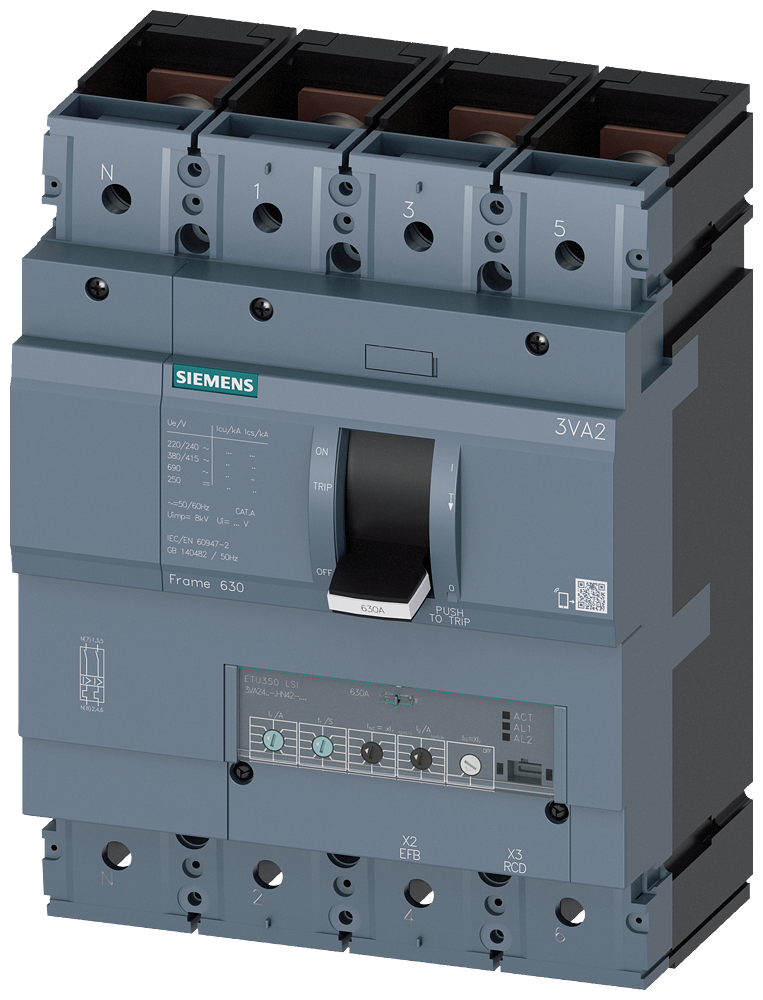

DISJUNTOR IEC FRAME 630 DE 4 POLOS 200 KA ETU350 LSI CONEXÃO ROSCADA P 3VA24630HN420AA0 SIEMENS

O Disjuntor IEC Frame 630 Siemens 3VA24630HN420AA0 é um dispositivo de proteção elétrica de alta performance projetado para aplicações em automação industrial. Este disjuntor garante a segurança de sistemas elétricos contra sobrecargas e curtos-circuitos, essencial para a continuidade e eficiência operacional em ambientes industriais complexos. Sua robustez e alta capacidade de interrupção o tornam ideal para infraestruturas críticas.

DETALHES TÉCNICOS

• Modelo: 3VA24630HN420AA0
• Fabricante: Siemens
• Tipo: Disjuntor IEC Frame 630
• Número de polos: 4
• Corrente nominal: 630 A
• Capacidade de interrupção em curto-circuito (Icu): 200 kA a 400 V AC
• Unidade de disparo: Eletrônica, ETU350 LSI (Long-time, Short-time, Instantaneous)
• Faixa de ajuste L (Sobrecarga): 0,4 a 1,0 x In (252 A a 630 A)
• Faixa de ajuste S (Curto-circuito retardado): 1,5 a 10 x In (945 A a 6300 A)
• Faixa de ajuste I (Curto-circuito instantâneo): 1,5 a 12 x In (945 A a 7560 A) ou OFF
• Conexão: Terminal roscado
• Tensão operacional nominal (Ue): 690 V AC
• Frequência operacional: 50/60 Hz
• Montagem: Placa de montagem ou trilho DIN (com acessórios adequados)
• Dimensões (AxLxP): Aproximadamente 280 mm x 184 mm x 110 mm
• Vida útil mecânica: ≥ 15.000 ciclos de operação
• Temperatura ambiente de operação: -25 °C a +70 °C
• Temperatura ambiente de armazenamento: -40 °C a +80 °C
• Grau de proteção: IP20 (terminal), IP40 (com tampa frontal)
• Potência dissipada por polo (máx.): Aproximadamente 53 W
• Padrões de conformidade: IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, painéis de distribuição, equipamentos de grande porte, motores de alta potência (até 332 kW (451 CV) a 400V para cargas resistivas), bancos de capacitores e linhas de produção industriais.
• Infraestruturas: Centros de dados, subestações elétricas, hospitais, edifícios comerciais e industriais de grande porte.
• Setores: Petroquímico, siderúrgico, mineração, geração e distribuição de energia, indústria automotiva, farmacêutica, papel e celulose, manufatura pesada.
