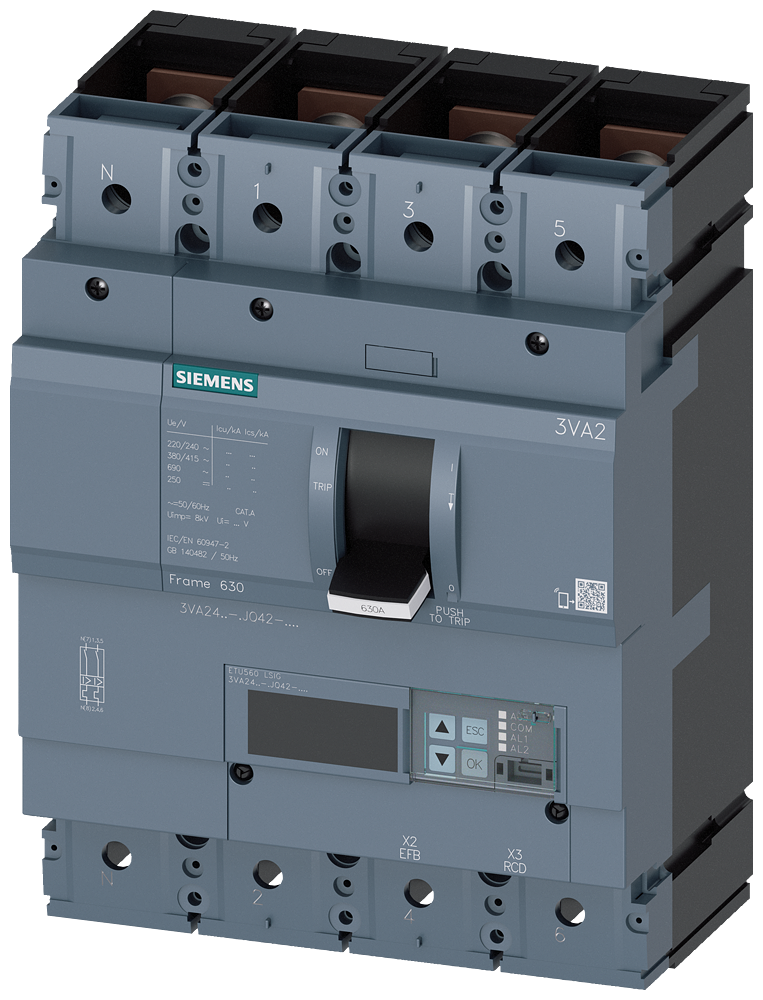

DISJUNTOR IEC FRAME 630 500 A DE 4 POLOS 55 KA ETU5 LSIG CONEXÃO ROSC 3VA24505JQ420AA0 SIEMENS

O Disjuntor Siemens 3VA24505JQ420AA0 é um dispositivo de proteção elétrica de alta performance projetado para aplicações em automação industrial, assegurando a segurança e a continuidade operacional em sistemas de distribuição de energia. Sua função principal é proteger circuitos contra sobrecargas e curtos-circuitos, essencial para a integridade de equipamentos industriais.

DETALHES TÉCNICOS

• Modelo: 3VA24505JQ420AA0
• Tipo: Disjuntor de caixa moldada
• Série: 3VA2
• Frame: 630
• Configuração de polos: 4 polos
• Corrente nominal (In): 500 A
• Capacidade de interrupção (Icu): 55 kA a 415 V CA
• Unidade de disparo: ETU5 (Unidade Eletrônica de Disparo Tipo 5)
• Funções de proteção: L (Sobrecarga de longa duração), S (Curto-circuito de curta duração), I (Curto-circuito instantâneo), G (Proteção contra falha à terra)
• Tensão nominal de operação (Ue): Até 690 V CA
• Tensão nominal de isolamento (Ui): 800 V
• Tensão nominal de impulso (Uimp): 8 kV
• Conexão: Terminal roscado
• Poder de dissipação (máx.): Aproximadamente 50 W
• Temperatura ambiente de operação: -25 °C a +70 °C
• Padrões e certificações: IEC, CCC, EAC, UL/CSA (pendente)
• Número de manobras mecânicas: 20.000 ciclos
• Número de manobras elétricas: 10.000 ciclos
• Potência de motor máxima a 400 V: 250 kW (340 CV) para motores trifásicos

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de alimentação principal, proteção de motores, proteção de transformadores, proteção de geradores, sistemas de distribuição de baixa tensão.
• Setores: Indústria pesada, energia, infraestrutura, datacenter, mineração, saneamento, sistemas de aquecimento, ventilação e ar condicionado (HVAC).
