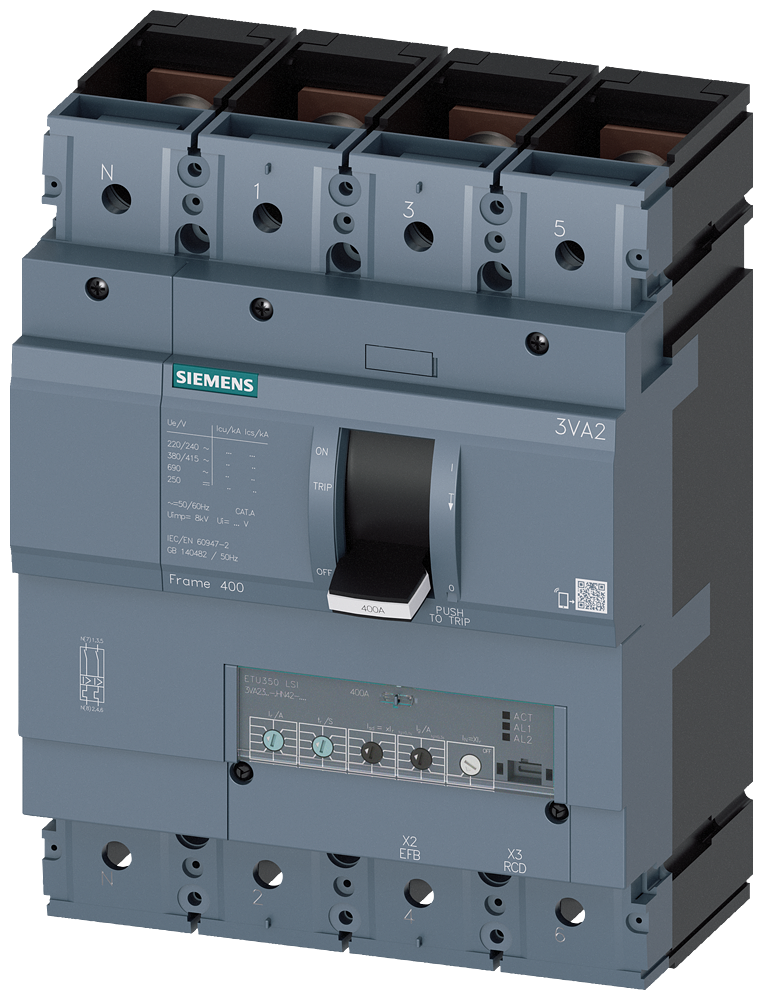

DISJUNTOR IEC FRAME 400 250 A DE 4 POLOS 85 KA ETU3 LSI CONEXÃO ROSCA 3VA23256HN420AA0 SIEMENS

O Disjuntor IEC 3VA23256HN420AA0 da Siemens é um dispositivo de proteção de circuito projetado para aplicações de automação industrial, garantindo a segurança de instalações elétricas contra sobrecargas e curtos-circuitos em sistemas de média e alta potência, essencial para a confiabilidade de máquinas e processos industriais.

DETALHES TÉCNICOS

• Modelo: 3VA23256HN420AA0
• Fabricante: Siemens
• Tipo: Disjuntor de caixa moldada (MCCB)
• Frame: 400 A
• Intensidade nominal (In): 250 A
• Número de polos: 4
• Capacidade de interrupção (Icu) a 400/415 V CA: 85 kA
• Unidade de disparo: Eletrônica (ETU3)
• Funções de proteção: LSI (Sobrecarga de Longa Duração, Curto-circuito de Curta Duração, Curto-circuito Instantâneo)
• Conexão: Rosca
• Tensão nominal (Ue): 690 V CA
• Potência de interrupção em 380 V CA: 85 kA
• Potência de interrupção em 690 V CA: 12 kA
• Classe de interrupção: H
• Ajuste da proteção de sobrecarga (Ir): 0,4 a 1,0 x In (100 A a 250 A)
• Ajuste da proteção de curto-circuito de curta duração (Isd): 1,5 a 12,0 x Ir
• Ajuste da proteção de curto-circuito instantâneo (Ii): 1,5 a 12,0 x In
• Tensão de isolamento (Ui): 800 V
• Vida útil elétrica: 8.000 ciclos de operação
• Vida útil mecânica: 20.000 ciclos de operação
• Temperatura ambiente de operação: -25 °C a +70 °C
• Dimensões (AxLxP): 280 mm x 184 mm x 110 mm
• Peso: 4,8 kg
• Conformidade: IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição de energia, motores elétricos, transformadores e geradores, quadros de comando e controle, alimentação de máquinas industriais
• Linhas de produção: Proteção de equipamentos em processos contínuos e automatizados
• Setores: Manufatura, energia, petroquímico, mineração, infraestrutura, metalurgia, automotivo, sistemas prediais de grande porte
