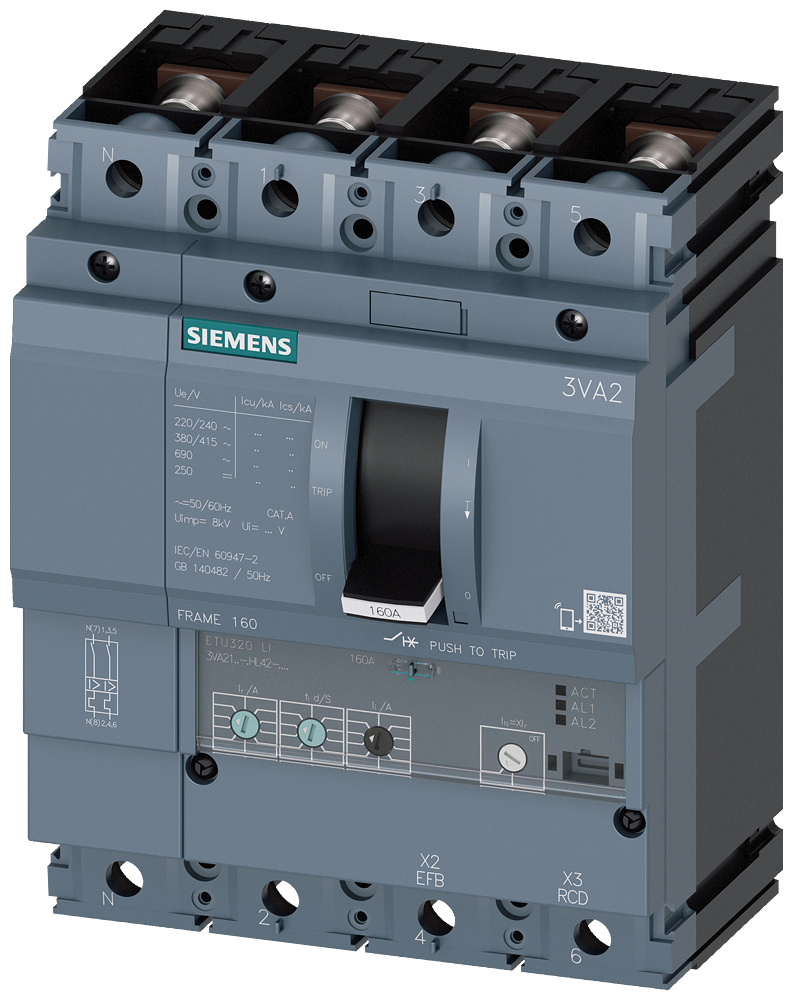

DISJUNTOR IEC FRAME 160 63 A DE 4 POLOS 150 KA ETU3 LI CONEXÃO ROSCAD 3VA21638HL420AA0 SIEMENS

O Disjuntor Siemens 3VA21638HL420AA0 é um dispositivo de proteção elétrica de alta performance projetado para aplicações em automação industrial, assegurando a proteção robusta de circuitos elétricos contra sobrecargas e curtos-circuitos. Sua capacidade de interrupção e unidade de disparo eletrônica garantem a segurança e a continuidade operacional em diversos sistemas.

DETALHES TÉCNICOS

• Modelo: 3VA21638HL420AA0
• Tipo: Disjuntor de Caixa Moldada (MCCB)
• Frame: 160 A (Frame 160)
• Corrente Nominal (In): 63 A
• Número de Polos: 4P
• Capacidade de Interrupção (Icu): 150 kA a 415 V CA
• Tensão Nominal de Operação (Ue): Até 690 V CA
• Unidade de Disparo: Eletrônica (ETU3)
• Proteções: LI (Sobrecarga de Longa Duração e Curto-Circuito Instantâneo)
• Faixa de Ajuste de Proteção de Sobrecarga (Ir): 0,7 a 1,0 x In (44,1 a 63 A)
• Faixa de Ajuste de Proteção Instantânea de Curto-Circuito (Ii): 1,5 a 12 x In (94,5 a 756 A)
• Conexão: Terminal roscado
• Frequência: 50/60 Hz
• Temperatura de Operação: -25 °C a +70 °C
• Dimensões (AxLxP): Aproximadamente 181 mm x 105 mm x 86 mm
• Massa: Aproximadamente 2,1 kg
• Perda de Potência: 4,2 W (0,0057 CV) por polo a 63 A
• Padrões e Certificações: IEC 60947-2, CE, CCC, EAC
• Durabilidade Mecânica: 20.000 ciclos de operação
• Durabilidade Elétrica: 10.000 ciclos de operação a 63 A

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, subdistribuição, motores e máquinas em ambientes industriais, sistemas de energia renovável.
• Painéis de Controle: Integração em painéis de distribuição de energia e quadros de comando para proteção de circuitos críticos.
• Centros de Controle de Motores (CCMs): Proteção e seccionamento de motores com alta confiabilidade.
• Infraestrutura Predial: Utilização em edifícios comerciais e industriais para proteção de instalações elétricas.
• Setores: Manufatura, energia, petroquímico, mineração, saneamento, data centers, automotivo, farmacêutico.
