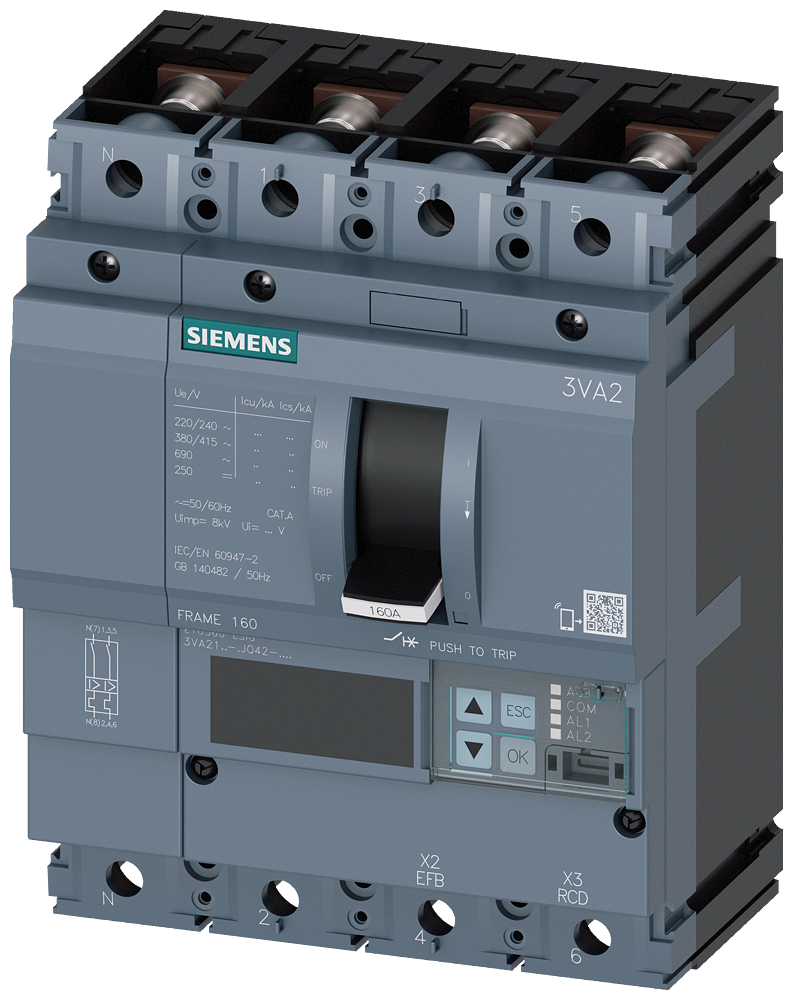

DISJUNTOR IEC FRAME 160 63 A DE 4 POLOS 85 KA ETU5 LSIG CONEXÃO ROSCA 3VA21636JQ420AA0 SIEMENS

O Disjuntor Siemens 3VA21636JQ420AA0 é um dispositivo de proteção de circuito de última geração, projetado para garantir a segurança e a continuidade operacional em sistemas elétricos complexos de automação industrial. Sua função principal é proteger equipamentos e instalações contra sobrecargas, curtos-circuitos e falhas de isolamento, utilizando tecnologia de unidade de disparo eletrônica.

DETALHES TÉCNICOS

• Modelo: 3VA21636JQ420AA0
• Tipo: Disjuntor Compacto IEC
• Frame: 160 A
• Polos: 4P
• Corrente Nominal (In): 63 A
• Capacidade de Interrupção (Icu): 85 kA a 400/415 V CA
• Unidade de Disparo: Eletrônica (ETU)
• Características de Proteção: Proteção de Longa Duração (L), Proteção de Curta Duração (S), Proteção Instantânea (I), Proteção contra Falha de Terra (G)
• Faixa de Ajuste de Proteção de Sobrecarga (Ir): 25 a 63 A (ajustável)
• Faixa de Ajuste para Retardo de Proteção de Sobrecarga (tr): 0,5 a 20 s (ajustável)
• Faixa de Ajuste de Proteção de Curto-circuito de Longa Duração (Isd): 1,5 a 10 x In (ajustável)
• Faixa de Ajuste da Proteção Instantânea de Curto-circuito (Ii): 1,5 a 12 x In (ajustável)
• Conexão: Rosca
• Tensão Nominal de Isolamento (Ui): 800 V
• Tensão Nominal de Impulso Suportável (Uimp): 8 kV
• Vida Elétrica: 10.000 ciclos de operação a In
• Vida Mecânica: 20.000 ciclos de operação
• Temperatura de Operação (ambiente): -25 °C a +70 °C
• Dimensões (AxLxP): 200 mm x 105 mm x 70 mm (aproximado)
• Classificações: IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: proteção de painéis de distribuição, proteção de circuitos de motor (até 30 kW / 40,79 CV), proteção de transformadores, sistemas de energia renovável, infraestrutura de edifícios inteligentes
• Sistemas: distribuição de energia de baixa tensão, sistemas de instrumentação e controle, máquinas e equipamentos industriais
• Setores: manufatura automotiva, indústria siderúrgica, mineração, indústria química e petroquímica, energia eólica e solar, infraestrutura de data centers
