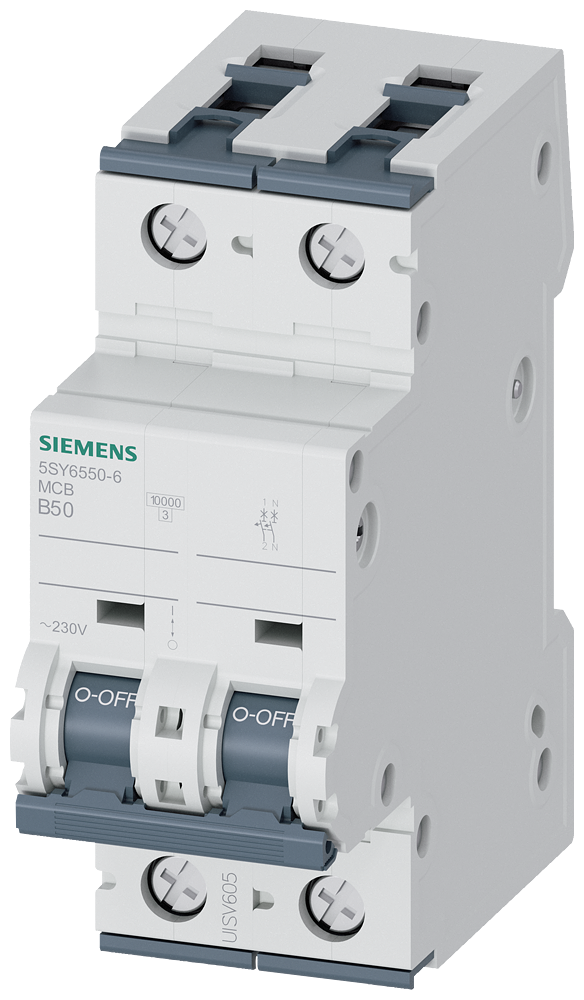

DISJUNTOR AUTOMÁTICO 230V 6KA DE 1+N POLOS B 50A P=70MM 5SY65506 SIEMENS

O Disjuntor Automático Siemens 5SY65506 é um dispositivo de proteção elétrica projetado para garantir a segurança e a continuidade operacional em instalações de automação industrial e predial. Sua função principal é interromper automaticamente o circuito em casos de sobrecarga ou curto-circuito, protegendo equipamentos e fiação.

DETALHES TÉCNICOS

• Modelo: 5SY65506
• Fabricante: Siemens
• Tipo: Disjuntor Automático Miniatura (MCB)
• Configuração de polos: 1P+N (Um polo protegido e um polo interruptor de neutro)
• Tensão nominal Ue: 230 V CA
• Corrente nominal In: 50 A
• Característica de disparo: Curva B (disparo instantâneo entre 3 e 5 vezes a corrente nominal)
• Capacidade de interrupção de curto-circuito Icn: 6 kA
• Frequência nominal: 50/60 Hz
• Grau de proteção: IP20 (terminais protegidos contra toques acidentais)
• Vida elétrica: 10.000 ciclos de operação
• Vida mecânica: 20.000 ciclos de operação
• Conexão dos terminais: Parafuso, compatível com condutores de até 25 mm²
• Montagem: Trilho DIN 35 mm
• Comprimento do pino: 70 mm
• Normas de referência: ABNT NBR IEC 60898-1, IEC 60947-2
• Temperatura ambiente de operação: -25 °C a +55 °C
• Potência dissipada por polo: Aproximadamente 4,5 W (0,006 CV) a corrente nominal
• Potência térmica dissipada (total): Aproximadamente 9 W (0,012 CV) a corrente nominal

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de iluminação, tomadas de uso geral (TUGs) e cargas resistivas em instalações elétricas prediais e industriais.
• Instalações residenciais: Quadros de distribuição de energia.
• Instalações comerciais: Proteção de circuitos em escritórios, lojas e edifícios.
• Instalações industriais leves: Proteção de painéis elétricos para equipamentos de baixa potência.
• Quadros de automação: Proteção de fontes de alimentação e circuitos de controle em sistemas de automação.
• Setores: Edificações residenciais, construção civil, infraestrutura de tele-comunicações, pequenas e médias indústrias, prédios comerciais.
