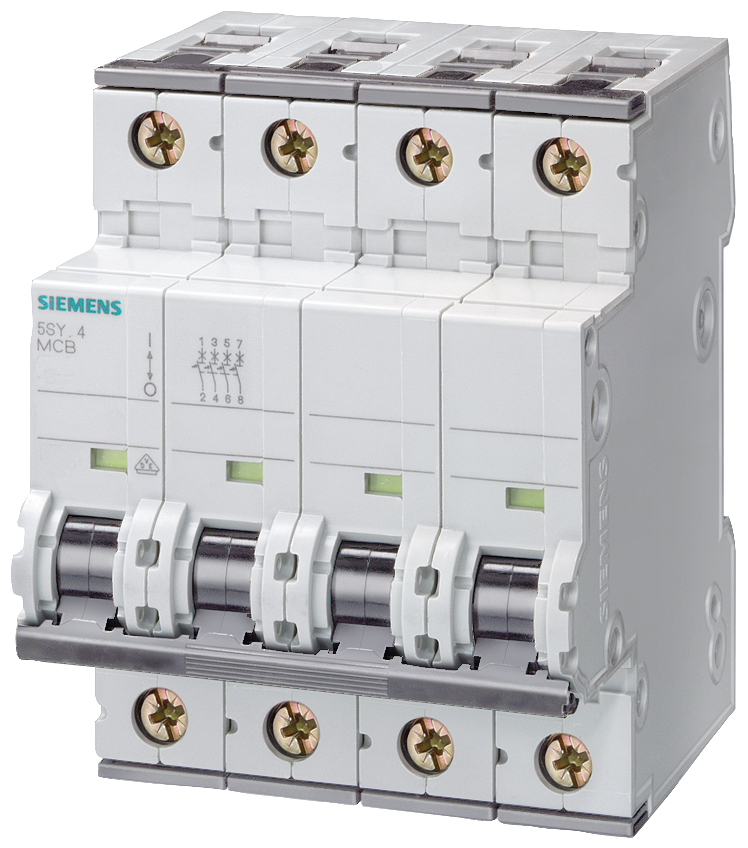

DISJUNTOR AUTOMÁTICO 400V 15KA DE 3+N POLOS C 0,3A P=70MM 5SY76147 SIEMENS

O disjuntor automático modelo 5SY76147 da Siemens é um dispositivo de proteção elétrica essencial em automação industrial, projetado para salvaguardar circuitos e equipamentos contra sobrecargas e curtos-circuitos, garantindo a continuidade operacional e a segurança de instalações.

DETALHES TÉCNICOS

• Modelo: 5SY76147
• Tipo: Disjuntor automático miniatura (MCB)
• Número de polos: 3 + N (neutro)
• Curva de disparo: Curva C (proteção de cargas resistivas e indutivas com baixas correntes de partida)
• Corrente nominal: 0,3 A
• Tensão nominal CA: 400 V
• Capacidade de interrupção (Icn): 15 kA a 400 V CA
• Frequência nominal: 50/60 Hz
• Potência dissipada (máx.): Aproximadamente 0,075 kW (0,10 CV) por polo a corrente nominal
• Altura do dispositivo: 90 mm
• Largura do dispositivo: 70 mm (equivalente a 4 módulos DIN)
• Profundidade do dispositivo: 76 mm
• Vida útil elétrica: ≥ 10.000 operações de comutação
• Vida útil mecânica: ≥ 20.000 operações de comutação
• Seção transversal do condutor (rígido): 0,75 mm² a 25 mm²
• Seção transversal do condutor (flexível): 0,75 mm² a 16 mm²
• Temperatura ambiente de operação: -25 °C a +55 °C
• Grau de proteção: IP20 (terminais), IP40 (com tampa de quadro)
• Montagem: Trilho DIN (EN 60715)
• Material da carcaça: Termoplástico autoextinguível
• Normas aplicáveis: IEC 60898-1, EN 60898-1

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos de comando, instrumentação, sistemas de iluminação de baixa potência, motores de pequena capacidade
• Quadros de distribuição: painéis de automação e controle industrial, caixas de passagem
• Máquinas e equipamentos: sistemas de automação de processos, máquinas-ferramenta, equipamentos de laboratório
• Setores: manufatura, tecnologia da informação (TI), energia, logística, educação, saúde
