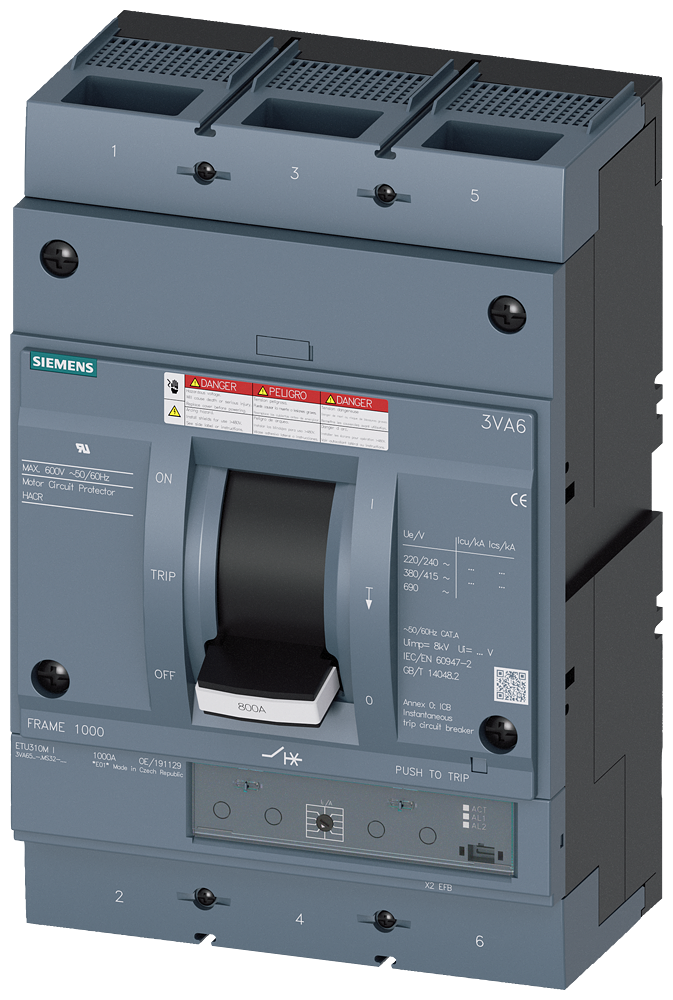

DISJUNTOR UL FRAME 1000 800 A DE 3 POLOS ETU3 AM CONEXÃO ROSCADA PLANA 3VA65801MS320AA0 SIEMENS

O disjuntor UL Frame 1000 da Siemens é um dispositivo de proteção elétrica projetado para sistemas de automação industrial, garantindo a segurança de equipamentos e a continuidade operacional em diversas aplicações com seu desempenho robusto e tecnologia avançada.

DETALHES TÉCNICOS

• Modelo: 3VA65801MS320AA0
• Tipo: Disjuntor de caixa moldada (MCCB)
• Frame: UL Frame 1000
• Corrente Nominal (In): 800 A
• Número de Polos: 3
• Unidade de Disparo: Eletrônica (ETU3)
• Funções de Proteção ETU3: Proteção contra sobrecarga (L), Proteção contra curto-circuito de tempo prolongado (S), Proteção contra curto-circuito instantâneo (I)
• Conexão: Terminal plano para conexão rosqueada
• Tensão Nominal de Operação (Ue): 690 V AC
• Tensão Nominal de Isolamento (Ui): 1000 V AC
• Tensão Nominal de Impulso (Uimp): 8 kV
• Capacidade de Interrupção (Icu) a 480 V AC: 65 kA
• Capacidade de Interrupção (Ics) a 480 V AC: 65 kA
• Corrente de Curto-circuito Suportável Nominal (Icw): Não aplicável para disjuntores moldados com proteção instantânea padrão
• Montagem: Painel, fixada por parafusos
• Vida Elétrica: 10.000 ciclos de operação (carga nominal)
• Vida Mecânica: 20.000 ciclos de operação
• Grau de Proteção (IP): IP20 (terminais)
• Padrões e Certificações: UL 489, CSA C22.2 No. 5, IEC 60947-2 (para referência de desempenho)
• Potência de Consumo da Unidade de Disparo: Tipicamente < 0,5 W

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição principais e sub-distribuição, proteção de grandes motores elétricos (até 800 A), sistemas de geração de energia, painéis de controle de processo
• Setores: Indústria pesada, energia elétrica, mineração, infraestrutura de edifícios, centros de dados, indústria naval e offshore
• Equipamentos Protegidos: Transformadores de grande porte, barras coletoras, equipamentos de manobra de alta corrente, controladores de motores
