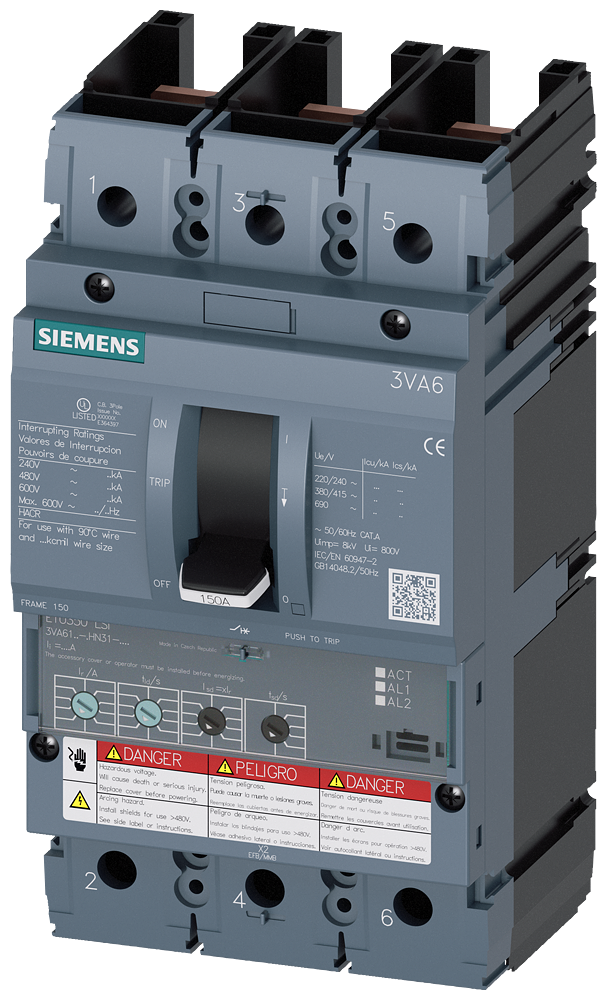

DISJUNTOR UL FRAME 150 40 A DE 3 POLOS 100 KA ETU3 LSI SEM CONEXÃO 3VA61407HN312AA0 SIEMENS

O Disjuntor Siemens 3VA61407HN312AA0 é um dispositivo de proteção de circuito projetado para aplicações em automação industrial, assegurando a segurança e a confiabilidade de sistemas elétricos contra sobrecargas e curtos-circuitos em ambientes de média e alta potência, com sua unidade de disparo eletrônica (ETU) de última geração.

DETALHES TÉCNICOS

• Modelo: 3VA61407HN312AA0
• Fabricante: Siemens
• Série de Produto: 3VA6 UL Frame 150
• Tipo de Produto: Disjuntor de caixa moldada (MCCB)
• Número de Polos: 3
• Corrente Nominal (In): 40 A
• Tensão Nominal de Operação (Ue): 600 V AC
• Tensão Nominal de Isolação (Ui): 690 V
• Capacidade de Interrupção (Icu) a 480V AC: 100 kA
• Capacidade de Interrupção (Icu) a 600V AC: 65 kA
• Unidade de Disparo: Eletrônica (ETU3)
• Funções de Proteção: LSI (Sobrecarga de Longa Duração, Curto-circuito de Curto Atraso, Curto-circuito Instantâneo)
• Faixa de Ajuste de Sobrecarga (Ir): 0,5 a 1 x In (20 A a 40 A)
• Faixa de Ajuste Curto Atraso (Isd): 1 a 10 x Ir
• Faixa de Ajuste Instantâneo (Ii): 1,5 a 12 x In
• Tipo de Conexão: Sem conexão (requer acessórios de conexão específicos)
• Frequência de Operação: 50/60 Hz
• Grau de Proteção: IP20 (com tampas terminais)
• Padrões de Referência: UL489, CSA C22.2 No. 5
• Potência Dissipada: Aproximadamente 2,1 W (2,86 CV) por polo a corrente nominal
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Dimensões (AxLxP): 130 mm x 76,2 mm x 70 mm (valores aproximados)

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos motores, transformadores, painéis de distribuição, máquinas-ferramentas, sistemas HVAC, proteção de alimentadores e circuitos ramificados.
• Painéis de controle: proteção de sistemas elétricos complexos e distribuição de energia para equipamentos sensíveis.
• Indústria de máquinas: proteção de máquinas em ambientes agressivos e de alta demanda de energia.
• Setores: manufatura, energia, infraestrutura de edifícios, mineração, petroquímico, plástico e borracha.
