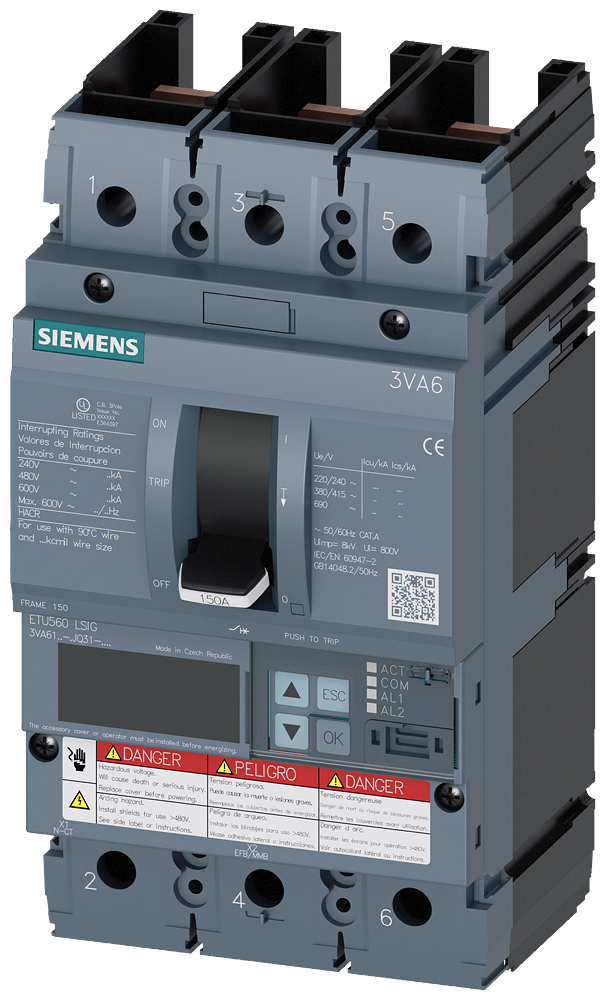

DISJUNTOR UL FRAME 150 100 A DE 3 POLOS 100 KA ETU5 LSIG SEM CONEXÃO 3VA61107JQ312AA0 SIEMENS

O Disjuntor Siemens 3VA61107JQ312AA0 é um dispositivo de proteção elétrica de alta performance projetado para aplicações industriais exigentes. Com sua estrutura robusta e tecnologia avançada, garante a segurança e a continuidade operacional de sistemas críticos em ambientes de automação.

DETALHES TÉCNICOS

• Modelo: 3VA61107JQ312AA0
• Tipo: Disjuntor de caixa moldada UL Frame 150
• Polos: 3
• Corrente Nominal: 100 A
• Capacidade de Interrupção (kA): 100 kA a 480V AC (Standard UL)
• Unidade de Disparo Eletrônico (ETU): ETU500, característica de proteção LSIG (Long-time, Short-time, Instantaneous, Ground fault)
• Faixa de Ajuste da Unidade de Disparo:
  • Proteção de sobrecarga (Long-time): 0,4 a 1 vezes a corrente nominal (ajustável)
  • Proteção de curto-circuito de curta duração (Short-time): 1,5 a 10 vezes a corrente nominal (ajustável)
  • Proteção de curto-circuito instantânea (Instantaneous): 1,5 a 10 vezes a corrente nominal ou OFF (ajustável)
  • Proteção de falha à terra (Ground fault): 0,2 a 1 vezes a corrente nominal (ajustável)
• Tensão Nominal de Operação Ue: Até 600 V AC
• Tensão Nominal de Isolação Ui: 690 V
• Tensão Nominal de Suporte de Impulso Uimp: 8 kV
• Método de Conexão: Sem conexão (pronto para adaptador de barramento ou terminais específicos)
• Padrões e Certificações: UL, CSA, IEC (aplicável conforme a série 3VA)
• Dimensões (AxLxP): Aproximadamente 200 mm x 105 mm x 86 mm
• Potência de Dissipação: Aproximadamente 12 W a 100 A

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição, proteção de transformadores, proteção de motores (quando configurado adequadamente), proteção de geradores, painéis de controle e quadros de distribuição de energia.
• Setores: Manufatura, energia e utilidades, infraestrutura, mineração, petroquímica, data centers, indústria naval, e qualquer aplicação que exija alta capacidade de interrupção e proteção seletiva e coordenada.
