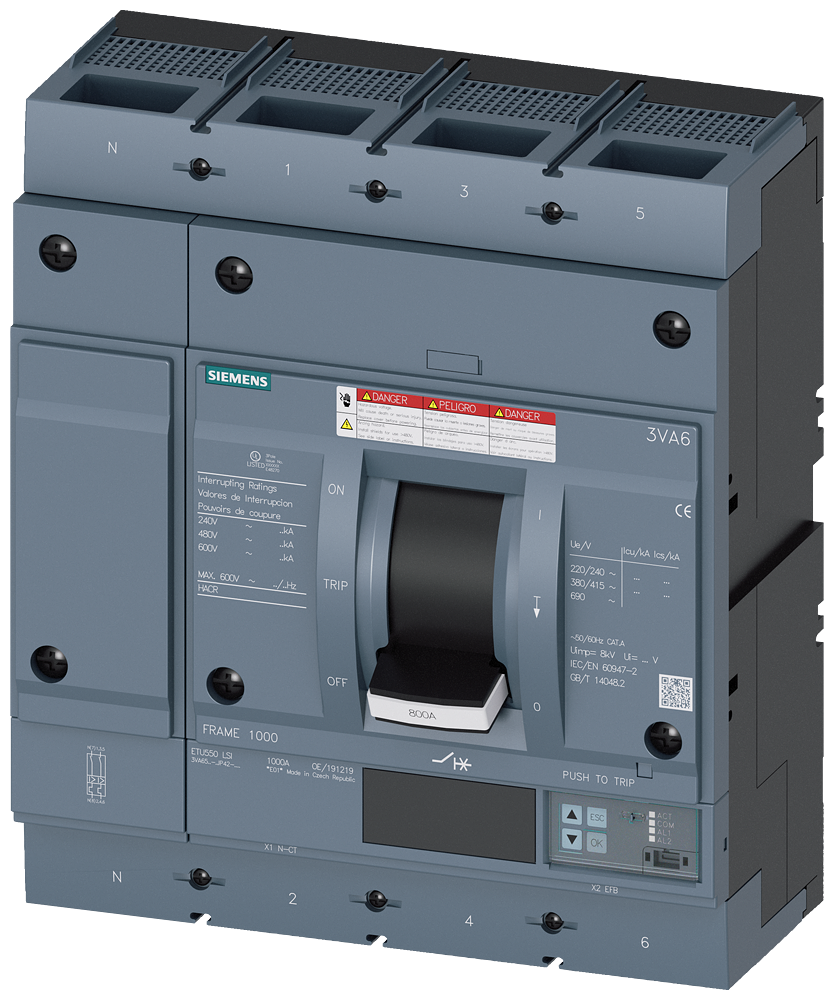

DISJUNTOR UL FRAME 800 600 A DE 4 POLOS 100 KA ETU5 LSI CONEXÃO ROSCA 3VA65607JP422AA0 SIEMENS

O Disjuntor Siemens 3VA65607JP422AA0 é um dispositivo de proteção elétrica de alta performance projetado para aplicações exigentes em automação industrial, garantindo a segurança e a continuidade operacional de sistemas complexos através de sua capacidade de interrupção e funções de proteção avançadas. Sua robustez e precisão o tornam essencial para infraestruturas elétricas modernas.

DETALHES TÉCNICOS

• Tipo: Disjuntor de caixa moldada (MCCB)
• Série: 3VA6 UL Frame 800
• Corrente Nominal: 600 A
• Número de Polos: 4
• Capacidade de Interrupção (kA): 100 kA a 480 V CA
• Unidade de Disparo (ETU): ETU5 LSI (Long time, Short time, Instantaneous)
• Conexão: Rosca
• Tensão Nominal de Operação: Até 600 V CA
• Classe de Limitação de Corrente: Adequado para aplicações que requerem alta seletividade
• Funções de Proteção Integradas:
  • Proteção de sobrecarga (L - Long time delay)
  • Proteção contra curto-circuito de curta duração (S - Short time delay)
  • Proteção contra curto-circuito instantâneo (I - Instantaneous)
• Ajustes da Unidade de Disparo:
  • Configuração de corrente de sobrecarga (Ir)
  • Configuração de tempo de sobrecarga (tr)
  • Configuração de corrente de curto-circuito de curta duração (Isd)
  • Configuração de tempo de curto-circuito de curta duração (tsd)
  • Configuração de corrente de curto-circuito instantâneo (Ii)
• Potência Dissipada Máxima: Aproximadamente 50 W quando operando na corrente nominal
• Montagem: Painel, fixação por parafusos
• Padrões e Certificações: UL 489, CSA C22.2 No. 5, IEC 60947-2 (referencial)

APLICAÇÕES E SETORES

• Quadros de Distribuição Elétrica: Proteção de circuitos principais e alimentadores em painéis de média e alta potência.
• Proteção de Motores: Contribui na proteção de motores de grande porte, especificamente quando a potência for, por exemplo, 450 kW (611,83 CV) em tensões adequadas, embora a proteção seja principalmente do circuito e não diretamente do motor por si só.
• Sistemas Geradores: Proteção de unidades geradoras e seus respectivos circuitos de saída.
• Painéis de Controle Industrial: Salvaguarda de equipamentos sensíveis e controles PLC em ambientes agressivos.
• Edificações Comerciais e Industriais: Aplicações em centros de dados, edifícios inteligentes e infraestruturas críticas.
• Setores: Petroquímico, energia, mineração, telecomunicações, portos, aeroportos, saneamento.
