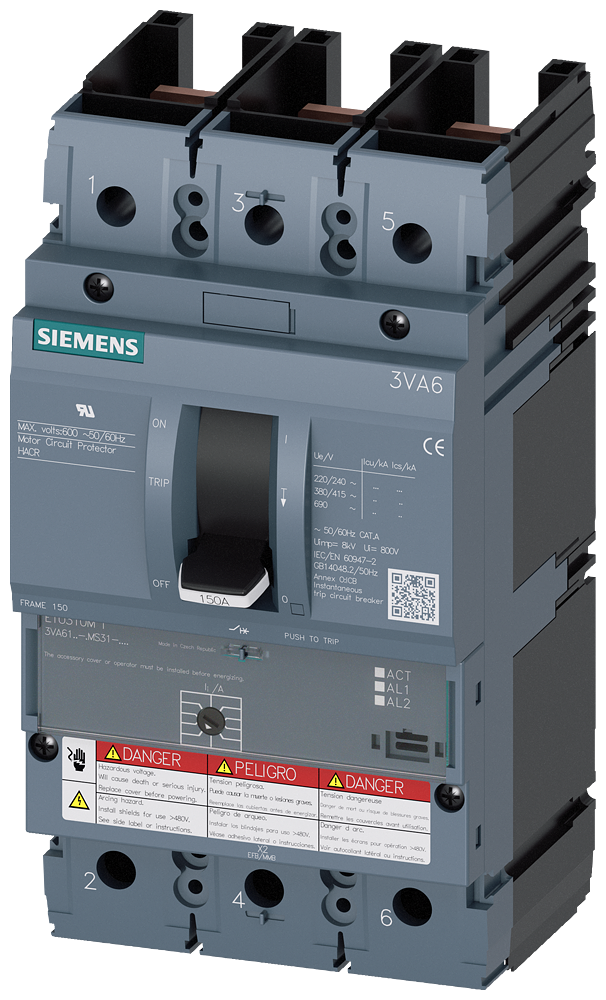

DISJUNTOR UL FRAME 150 90 A DE 3 POLOS ETU3 AM SEM CONEXÃO 3VA61901MS310AA0 SIEMENS

O Disjuntor UL Frame 150 da Siemens é um componente essencial para a proteção e controle de circuitos em automação industrial, projetado para garantir a segurança de equipamentos e a continuidade operacional. Ele se destaca pela capacidade de interrupção em grandes correntes e pela flexibilidade de configuração, sendo fundamental em painéis de distribuição e sistemas de controle.

DETALHES TÉCNICOS

• Tipo: Disjuntor Compacto
• Modelo: 3VA61901MS310AA0
• Série: 3VA6, Frame 150
• Número de polos: 3 polos
• Corrente Nominal (In): 90 A
• Classe de desligamento (UL 489): Tipo M
• Unidade de disparo: ETU3 AM (Eletrônico, Ajustável, Medição)
• Faixa de ajuste de sobrecarga (IR): 0,7 a 1,0 x In (63 A a 90 A)
• Disparo instantâneo (II): 1,5 a 12 x In (135 A a 1080 A)
• Tensão nominal Ue (CA): 600 V
• Frequência: 50/60 Hz
• Capacidade de interrupção de curto-circuito (kA) a 480 V CA: 65 kA
• Capacidade de interrupção de curto-circuito (kA) a 600 V CA: 35 kA
• Potência dissipada por polo (a In): 5,8 W (2,96 CV)
• Conexão: Sem terminais pré-instalados (conexão frontal com terminais de linha/carga opcionais)
• Grau de proteção: IP20 (com tampas terminais)
• Temperatura ambiente de operação: -25 °C a +70 °C
• Vida elétrica: 10.000 ciclos de operação (a 480 V CA, 90 A)
• Certificações: UL 489, CSA C22.2 No. 5
• Dimensões (AxLxP): Aproximadamente 177,8 mm x 101,6 mm x 86,4 mm (dependendo da configuração de terminais)

APLICAÇÕES E SETORES

• Proteção de circuitos: Sobrecarga e curto-circuito em linhas de distribuição de baixa tensão.
• Proteção de sistemas elétricos: painéis de controle, centros de comando de motores (CCMs).
• Proteção de equipamentos: Motores elétricos, transformadores, sistemas de aquecimento industrial.
• Setores: Manufatura, energia e utilidades, infraestrutura, mineração, indústria alimentícia e de bebidas, automotiva, química e petroquímica.
