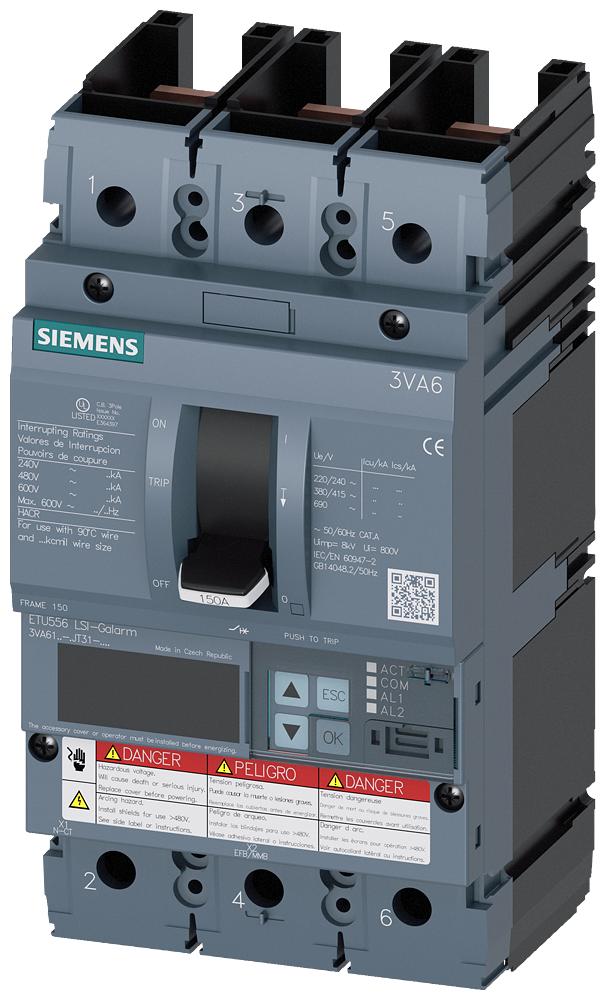

DISJUNTOR UL FRAME 150 100 A DE 3 POLOS 35 KA ETU5 LSI SEM CONEXÃO 3VA61105JT312AA0 SIEMENS

O Disjuntor UL FRAME 150 é um dispositivo de proteção de circuitos projetado para aplicações em automação industrial, garantindo a segurança e a confiabilidade de instalações elétricas ao interromper sobrecargas e curtos-circuitos. Sua construção robusta e a unidade de disparo eletrônica avançada o tornam ideal para ambientes exigentes.

DETALHES TÉCNICOS

• Modelo: 3VA61105JT312AA0
• Tipo: Disjuntor de caixa moldada (MCCB)
• Pólos: 3
• Corrente nominal (In): 100 A
• Capacidade de interrupção (Icu): 35 kA a 480 V AC
• Tensão operacional nominal (Ue): 600 V AC
• Unidade de disparo: Eletrônica (ETU5) com funções LSI (Long-time, Short-time, Instantaneous)
• Proteção: Sobrecarga de longa duração (L), curto-circuito de curta duração (S), curto-circuito instantâneo (I)
• Faixa de ajuste de sobrecarga: 40-100 A
• Faixa de ajuste de curto-circuito de curta duração: 1,5-10 x In
• Faixa de ajuste de curto-circuito instantâneo: 1,5-10 x In
• Montagem: Painel
• Conexões: Sem terminais incluídos
• Padrões de conformidade: UL 489, CSA C22.2 No. 5
• Potência nominal máxima do motor (para uso como seccionador de motor): 75 kW (102,0 CV) a 480 V, 100 kW (136,0 CV) a 600 V

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição, proteção de motores, chaves gerais em painéis elétricos, sistemas de controle industrial, equipamentos de baixa tensão
• Instalações elétricas: Proteção de alimentadores e ramais em instalações industriais e comerciais
• Quadro de distribuição: Integração em quadros de distribuição de energia para garantir a seletividade e coordenação
• Máquinas e equipamentos: Proteção de máquinas e equipamentos industriais contra falhas elétricas
• Setores: Manufatura, energia, infraestrutura, processos químicos, mineração, sistemas prediais
