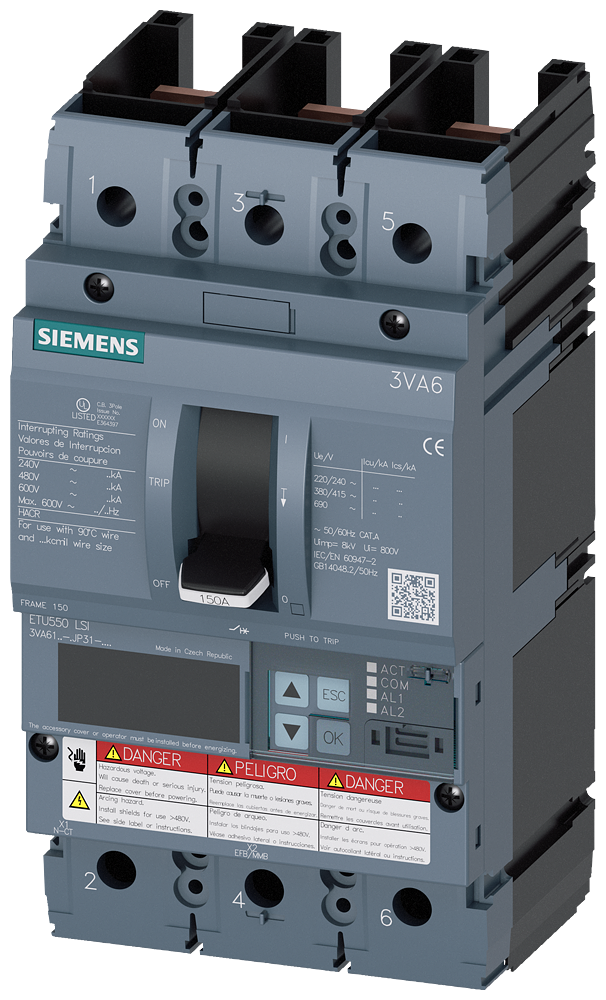

DISJUNTOR UL FRAME 150 100 A DE 3 POLOS 35 KA ETU5 LSI SEM CONEXÃO 3VA61105JP312AA0 SIEMENS

O Disjuntor Siemens 3VA61105JP312AA0 é um dispositivo de proteção elétrica de alta performance projetado para aplicações exigentes em automação industrial, garantindo a segurança de circuitos e equipamentos contra sobrecargas e curtos-circuitos em sistemas de distribuição de energia.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor Compacto
• Designação: 3VA61
• Série: 3VA6 UL Frame 150
• Número de Polos: 3
• Corrente Nominal (In): 100 A
• Tensão de Operação Nominal (Ue): Até 600 V AC
• Capacidade de Interrupção de Curto-Circuito (Icu): 35 kA a 480 V AC
• Unidade de Disparo: Eletrônica (ETU5 Series)
• Funções de Proteção: LSI (Sobrecorrente de Longa Duração, Curto-Circuito Instantâneo e Curto-Circuito de Curta Duração/Tempo Retardado)
• Tipo de Liberação: Liberação de sobrecorrente termomagnética ajustável
• Ajuste de Corrente de Sobrecarga (Ir): 0,7 a 1 x In
• Ajuste de Corrente de Curto-Circuito Instantâneo (Ii): 1,5 a 10 x In
• Conexão: Sem conexão (para adaptadores e acessórios específicos)
• Vida Elétrica: 8.000 ciclos de acionamento
• Vida Mecânica: 20.000 ciclos de comutação
• Padrões e Certificações: UL 489, CSA C22.2 No. 5
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Potência Dissipada: Aproximadamente 12 W a In (16,32 CV)

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores, disjuntores de circuito, chaves seccionadoras, proteção de motores para potências até 75 kW (102 CV)
• Quadros de Distribuição: Instalações primárias e secundárias em painéis de baixa tensão
• Centros de Controle de Motores (CCM): Proteção e isolamento de grupos motores
• Setores: Manufatura, energia, infraestrutura, mineração, saneamento, indústria de processos
