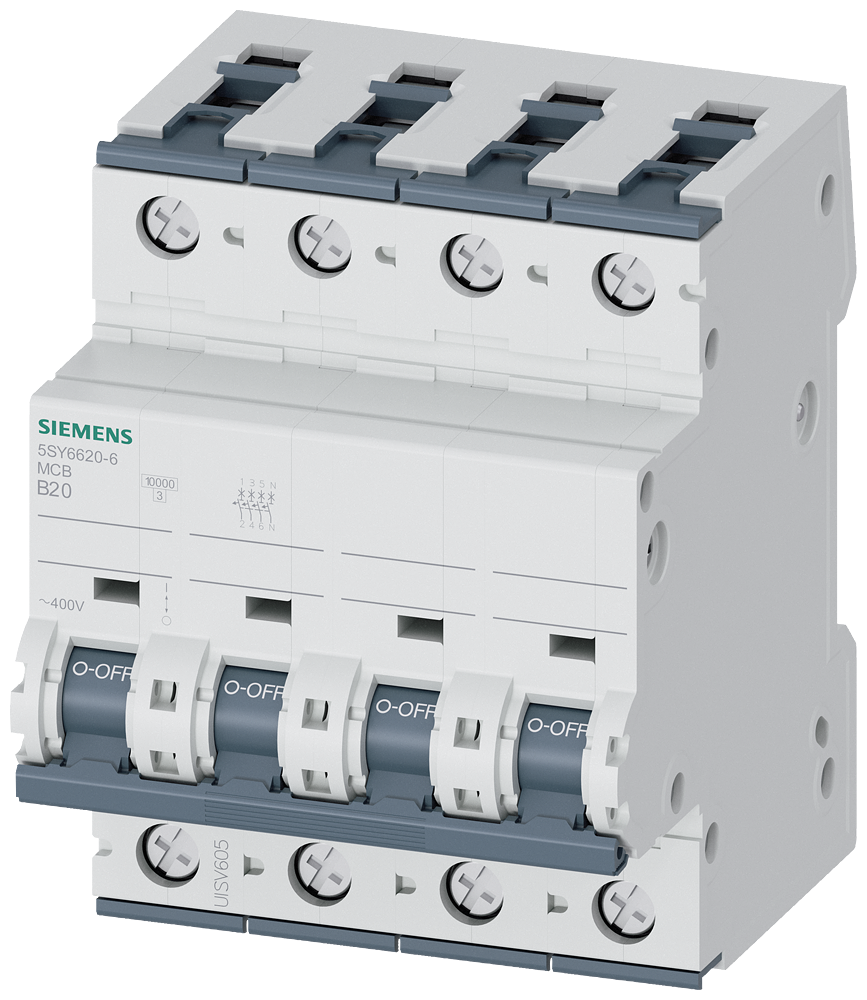

DISJUNTOR AUTOMÁTICO 400V 6KA DE 3+N POLOS B 20A P=70MM 5SY66206 SIEMENS

O disjuntor automático Siemens 5SY66206 é um dispositivo de proteção de circuito projetado para aplicações em automação industrial, assegurando a segurança e a confiabilidade de instalações elétricas contra sobrecargas e curtos-circuitos em sistemas trifásicos com neutro. Sua construção robusta e características elétricas o tornam essencial para salvaguardar equipamentos e infraestruturas industriais.

DETALHES TÉCNICOS

• Modelo: 5SY66206
• Fabricante: Siemens
• Tipo: Disjuntor automático miniatura (MCB)
• Configuração de polos: 3+N (três polos fase + um polo neutro)
• Curva de disparo: B (proteção para cargas resistivas e indutivas com baixas correntes de partida)
• Corrente nominal: 20 A
• Tensão operacional nominal CA: 400 V
• Capacidade de interrupção nominal de curto-circuito (Icn): 6 kA a 400 V CA
• Largura do módulo: 4 módulos (70 mm)
• Frequência operacional: 50/60 Hz
• Temperatura ambiente para operação: -25°C a +55°C
• Grau de proteção (frontal): IP20
• Montagem: Trilho DIN (EN 60715)
• Vida elétrica: 10.000 ciclos de manobra
• Vida mecânica: 20.000 ciclos de manobra
• Poder de interrupção nominal de serviço (Ics): 6 kA
• Conexão: Terminais tipo gaiola para fácil fiação
• Seção transversal do condutor conectável: 0,75 mm² a 25 mm² (sólido/multifilar)
• Potência dissipada por polo (a 20 A): ~3 W (0,004 CV)
• Normas e certificações: IEC 60898-1, EN 60898-1

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos elétricos em edifícios industriais, quadros de distribuição, máquinas e equipamentos industriais, sistemas de iluminação, e tomadas industriais
• Quadros de distribuição: Proteção de alimentadores e circuitos de derivação
• Máquinas operatrizes: Salvaguarda de motores e sistemas de controle
• Sistemas HVAC: Proteção de motores de ventiladores e compressores
• Sistemas de automação predial: Proteção de circuitos de controle e sinalização
• Setores: Manufatura, construção civil, energia, infraestrutura, hospitalar, logística, mineração
