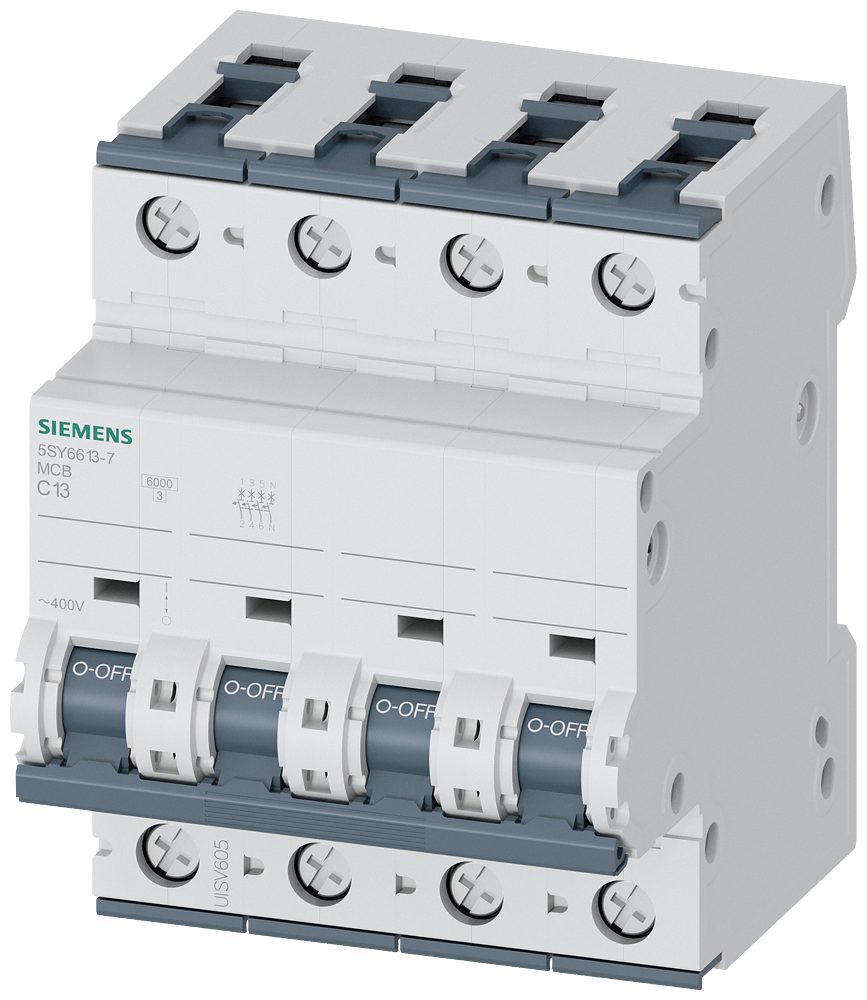

DISJUNTOR AUTOMÁTICO 400V 6KA DE 3+N POLOS C 13A P=70MM 5SY66137 SIEMENS

O Disjuntor Automático Siemens 5SY66137 é um dispositivo de proteção elétrica projetado para garantir a segurança e a continuidade operacional em instalações industriais e comerciais. Sua função principal é interromper automaticamente o circuito em caso de sobrecarga ou curto-circuito, protegendo equipamentos e evitando interrupções prolongadas. Este componente é essencial para a confiabilidade de sistemas de automação industrial e distribuição de energia.

DETALHES TÉCNICOS

• Modelo: 5SY66137
• Fabricante: Siemens
• Tipo: Disjuntor automático miniatura (MCB)
• Número de polos: 3P+N (três fases e neutro)
• Corrente nominal: 13 A
• Tensão nominal de operação: 400 V CA
• Capacidade de interrupção em curto-circuito: 6 kA a 400 V CA
• Curva de disparo: Curva C (disparo magnético entre 5 e 10 vezes a corrente nominal)
• Frequência nominal: 50/60 Hz
• Classe de limitação de energia: 3
• Durabilidade elétrica: 10.000 ciclos de manobra
• Durabilidade mecânica: 20.000 ciclos de manobra
• Fixação: Trilho DIN padrão (IEC/EN 60715)
• Temperatura ambiente de operação: -25 °C a +55 °C
• Potência dissipada por polo (valor típico): 2,8 W (0,0038 CV)
• Grau de proteção: IP20 (terminais protegidos contra toque acidental)
• Terminais: Tipo bornes gaiola, capacidade para condutores de até 25 mm²
• Dimensões (AxLxP): 90 x 70 x 76 mm
• Normas e certificações: IEC EN 60898-1, VDE

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de iluminação, tomadas, pequenos motores e equipamentos eletrônicos em quadros de distribuição, painéis elétricos e subestações. Adequado para cargas resistivas e indutivas com correntes de partida moderadas.
• Setores: Industrial (máquinas, equipamentos de automação, linhas de produção), Comercial (edifícios de escritórios, centros comerciais, hospitais), Infraestrutura (centros de dados, telecomunicações), Residencial (instalações de grande porte).
