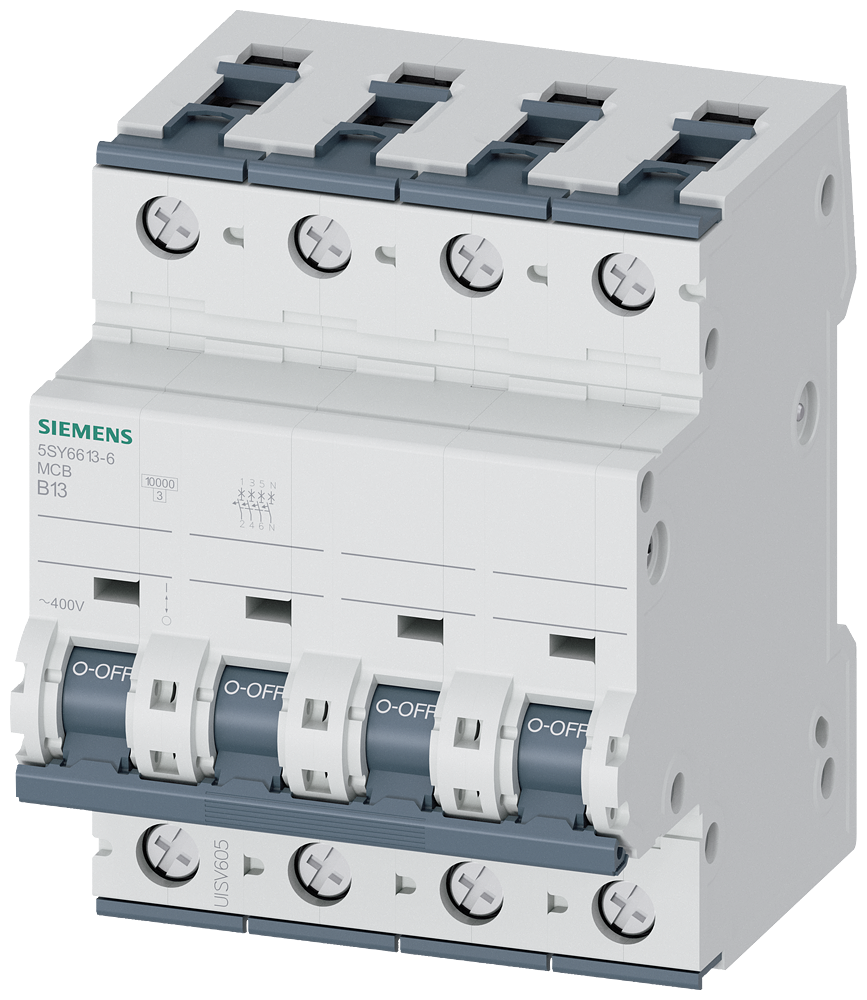

DISJUNTOR AUTOMÁTICO 400V 6KA DE 3+N POLOS B 13A P=70MM 5SY66136 SIEMENS

O Disjuntor Automático Siemens 5SY66136 é um dispositivo de proteção elétrica projetado para garantir a segurança e a confiabilidade de instalações em ambientes de automação industrial, protegendo circuitos contra sobrecargas e curtos-circuitos com alta capacidade de interrupção e resposta rápida.

DETALHES TÉCNICOS

• Tipo: Disjuntor Automático
• Modelo: 5SY66136
• Fabricante: Siemens
• Número de polos: 3+N (quatro, sendo três fases e um neutro)
• Curva de disparo: Curva B
• Corrente nominal: 13 A
• Tensão nominal CA: 400 V
• Capacidade de interrupção em curto-circuito (Icu): 6 kA
• Frequência nominal: 50/60 Hz
• Grau de proteção (frontal): IP20
• Temperatura ambiente de operação: -25 °C a +55 °C
• Vida útil elétrica: 10.000 ciclos de operação
• Vida útil mecânica: 20.000 ciclos de operação
• Potência dissipada por polo (máx.): 2,0 W
• Potência de carga resistiva típica: 9 kW (12,24 CV) em 400 V
• Conexão: Terminais tipo parafuso
• Secção transversal do condutor (flexível/rígido): 0,75 mm² a 25 mm²
• Instalação: Trilho DIN (EN 60715)
• Profundidade de instalação: 70 mm
• Conformidade: IEC/EN 60898-1

APLICAÇÕES E SETORES

• Aplicações: proteção de instalações elétricas residenciais, comerciais e industriais leves, circuitos de iluminação, tomadas de uso geral e aplicações com cargas predominantemente resistivas.
• Painéis elétricos: integração em quadros de distribuição e comando para proteção de circuitos derivados.
• Setores: edificações comerciais, infraestrutura de TI, instalações prediais, pequenas indústrias, automação predial.
