DESCRIÇÃO COMPLETA

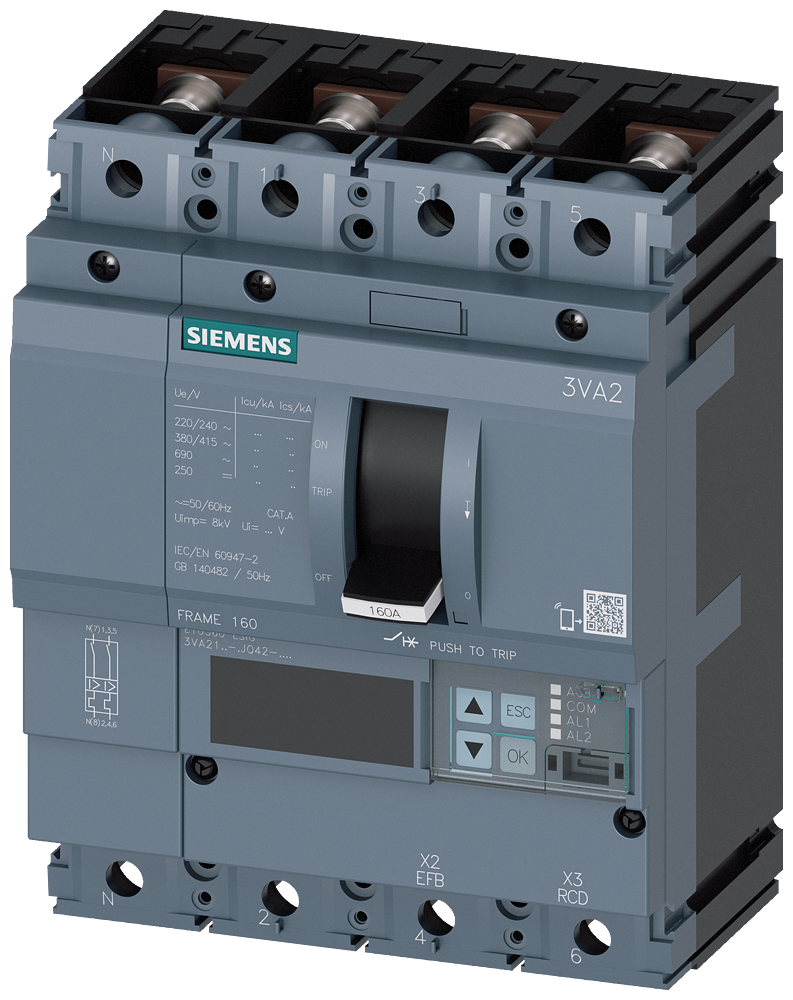

O Disjuntor Siemens 3VA21167JQ420AA0 é um dispositivo de proteção de circuito robusto, projetado para garantir a segurança e a continuidade operacional em sistemas de distribuição elétrica industrial.
Com sua alta capacidade de interrupção e unidade de disparo eletrônica avançada, ele oferece proteção precisa contra sobrecargas, curtos-circuitos e falhas à terra, fundamental para a estabilidade de processos críticos em automação.
DETALHES TÉCNICOS
- Modelo: 3VA21167JQ420AA0
- Tipo: Disjuntor de caixa moldada (MCCB)
- Série: Siemens 3VA2
- Quadro (Frame): 160
- Número de polos: 4
- Corrente nominal (In): 160 A
- Capacidade de interrupção (Icu) a 400 V CA: 110 kA
- Unidade de disparo: Eletrônica (ETU)
- Funções de proteção: Lon-time delay (proteção contra sobrecarga), Short-time delay (proteção contra curto-circuito de curta duração), Instantaneous (proteção contra curto-circuito instantâneo), Ground-fault (proteção contra falha à terra)
- Tipo de conexão: Conexão ROS (conexão de barra de cobre ou cabos de grande seção)
- Tensão operacional nominal (Ue): Até 690 V CA
- Tensão de isolamento nominal (Ui): 800 V
- Frequência operacional: 50/60 Hz
- Dimensões (AxLxP): Aproximadamente 177 x 140 x 78 mm
- Grau de proteção (frontal): IP40
- Montagem: Trilho DIN ou placa de montagem
- Temperatura ambiente de operação: -25 °C a +70 °C
- Consumo de potência interna por fase: Aproximadamente 2,1 W por polo a 160 A (total de 8,4 W para 4 polos)
- Potência dissipada (total): 8,4 W (0,011 CV)
- Padrões e certificações: IEC 60947-2, UL, CSA, CCC, EAC
APLICAÇÕES E SETORES
- Aplicações: Proteção de circuitos principais e secundários, painéis de distribuição, sistemas de acionamento de motores, máquinas industriais complexas, proteção de transformadores
- Centros de controle de motores (MCCs): Integração em sistemas de partida e proteção de motores elétricos
- Infraestrutura de energia: Proteção em subestações industriais e quadros de comando
- Setores: Indústria de manufatura pesada, energia e utilidades, mineração, petroquímica, automotiva, processamento de alimentos e bebidas, farmacêutica, data centers
Aviso: Gerado por IA.
EAN : 4042948805046
