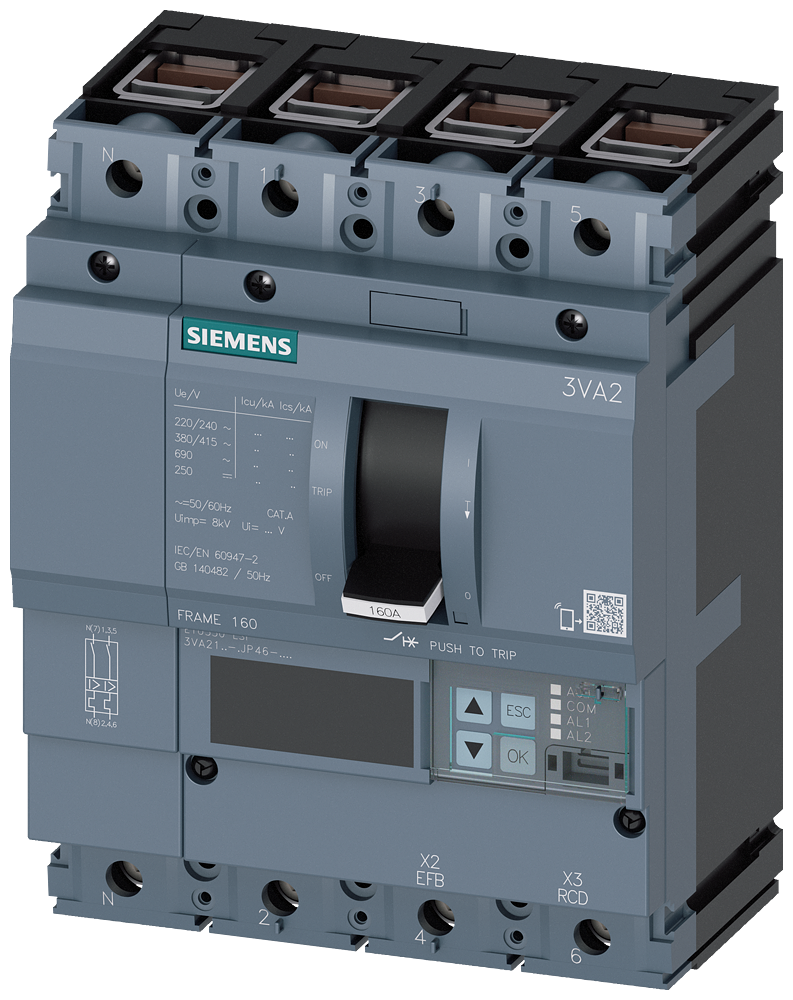

DISJUNTOR IEC FRAME 160 160 A DE 4 POLOS 55 KA ETU5 LSI LIGAÇÃO DE TE 3VA21165JP460AA0 SIEMENS

O Disjuntor IEC Frame 160 modelo 3VA21165JP460AA0 da Siemens é um dispositivo de proteção elétrica amplamente utilizado em automação industrial, projetado para garantir a segurança de instalações e equipamentos elétricos contra sobrecargas e curtos-circuitos em sistemas de distribuição de energia.

DETALHES TÉCNICOS

• Modelo: 3VA21165JP460AA0
• Tipo: Disjuntor Compacto (MCCB)
• Tamanho do Frame: 160 A
• Número de Polos: 4
• Corrente Nominal: 160 A
• Capacidade de Interrupção (Icu): 55 kA a 415 V CA
• Unidade de Disparo: Eletrônica (ETU5 Series)
• Funções de Proteção:
  • L (Sobrecarga de Longa Duração): Ajustável de 0,4 a 1 vezes a corrente nominal (Ir)
  • S (Curto-circuito de Curta Duração): Ajustável de 1,5 a 10 vezes a corrente nominal (Isd)
  • I (Curto-circuito Instantâneo): Ajustável de 1,5 a 10 vezes a corrente nominal (Ii)
• Conexão: Terminal de Garra (TE)
• Tensão Nominal de Operação (Ue): 690 V CA
• Tensão Nominal de Isolamento (Ui): 800 V
• Tensão Nominal de Impulso (Uimp): 8 kV
• Frequência: 50/60 Hz
• Montagem: Trilho DIN ou placa de montagem
• Padrões de Referência: IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos de distribuição, motores (substitui fusíveis para maior conveniência), transformadores, bancos de capacitores
• Infraestrutura: sistemas de energia em edifícios comerciais e industriais, painéis de distribuição de média e baixa tensão
• Setores: energia, manufactura, petroquímico, telecomunicações, mineração, construção naval
