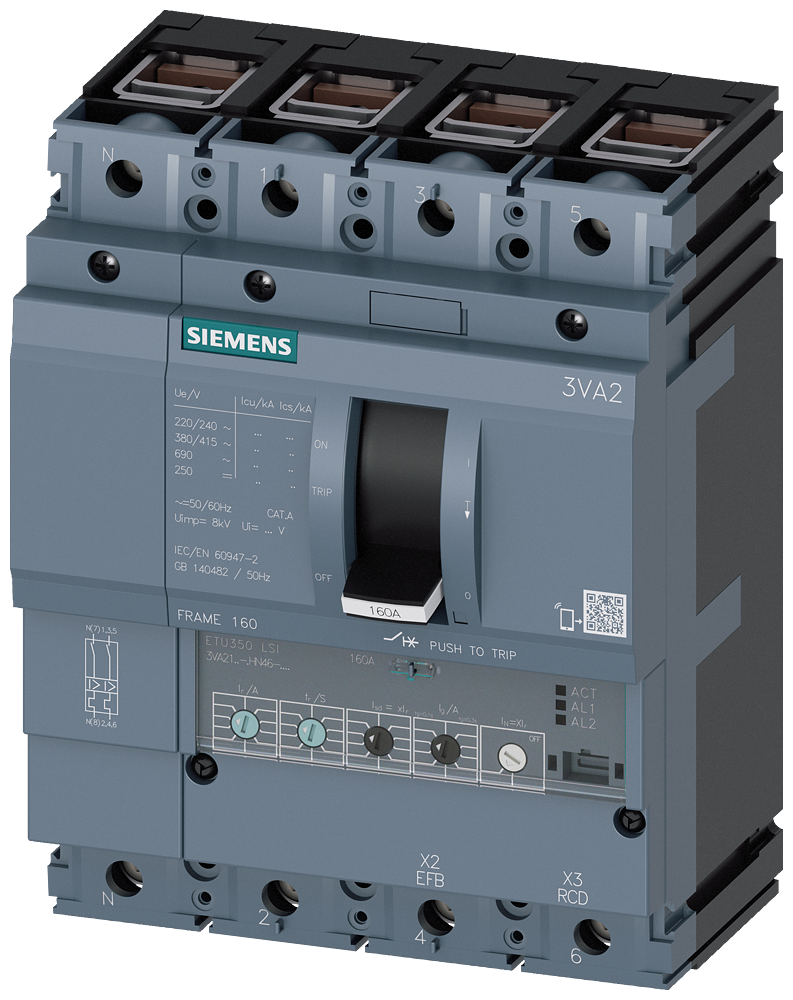

DISJUNTOR IEC FRAME 160 DE 4 POLOS 200 KA ETU350 LSI LIGAÇÃO DE TERMINAL 3VA21160HN460AA0 SIEMENS

O Disjuntor Siemens 3VA21160HN460AA0 é um dispositivo de proteção elétrica de alto desempenho projetado para a automação industrial, assegurando a segurança e a confiabilidade de instalações elétricas contra sobrecargas e curtos-circuitos em ambientes de média a alta potência.

DETALHES TÉCNICOS

• Modelo: 3VA21160HN460AA0
• Fabricante: Siemens
• Tipo: Disjuntor IEC Moldado em Caixa (MCCB)
• Frame: 160 A (faixa de corrente nominal do quadro)
• Número de polos: 4
• Corrente nominal: 160 A
• Capacidade de interrupção em curto-circuito (Icu): 200 kA a 400 V CA
• Unidade de disparo: Eletrônica ETU350 LSI (Long time, Short time, Instantaneous)
• LSI Ajustes:
  • Proteção de Longa Duração (L): Ajuste de corrente (Ir) de 0,4 a 1,0 x In; Ajuste de tempo (tr) de 0,5 a 15 s.
  • Proteção de Curta Duração (S): Ajuste de corrente (Isd) de 1,5 a 10 x Ir; Ajuste de tempo (tsd) de 0 a 0,5 s.
  • Proteção Instantânea (I): Ajuste de corrente (Ii) de 2 a 15 x In (Fixa ou Ajustável).
• Tensão operacional nominal (Ue): Até 690 V CA
• Tensão de isolamento nominal (Ui): 800 V
• Tensão de impulso nominal (Uimp): 8 kV
• Conexão: Ligação de terminal (conexão frontal padrão)
• Dimensões (LxAxP): Aproximadamente 105 mm x 181 mm x 86 mm
• Padrões de conformidade: IEC 60947
• Temperatura de operação: -25 °C a +70 °C
• Perdas de Potência (típica): 20 W para 160 A

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos em painéis de distribuição, proteção de transformadores, proteção de motores de alta potência (até 80,4 kW ou 109,3 CV), proteção de geradores e bancos de capacitores.
• Infraestrutura: Centrais elétricas, subestações, centros de dados.
• Ambientes industriais: Proteção de equipamentos sensíveis e sistemas de controle.
• Setores: energia, petroquímico, mineração, saneamento, metalurgia pesada, ferroviário.
