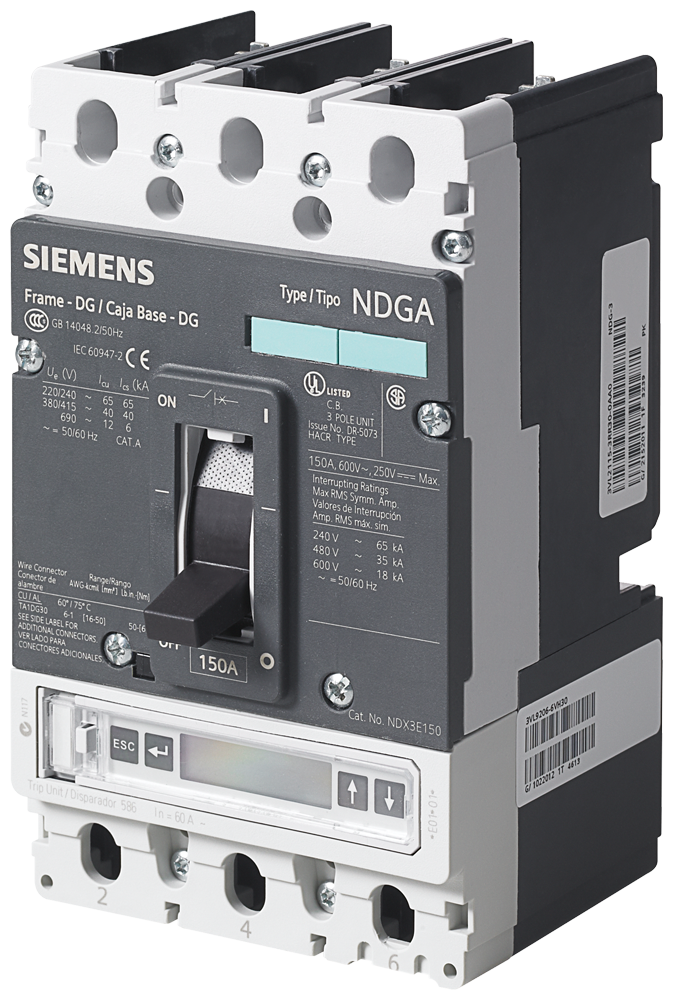

DISJUNTOR VL150 UL TIPO DG (N.º CAT HDK3K150) 3VL25152VJ300AA0 SIEMENS

O Disjuntor Siemens VL150 UL Tipo DG (N.º CAT HDK3K150) é um dispositivo de proteção de circuito para aplicações exigentes em automação industrial, garantindo a segurança e continuidade operacional de sistemas elétricos. Este disjuntor é essencial para a proteção contra sobrecarga e curto-circuito, sendo crucial em ambientes que requerem alta confiabilidade e conformidade com normas UL.

DETALHES TÉCNICOS

• Modelo: 3VL25152VJ300AA0
• Número do Catálogo: HDK3K150
• Marca: Siemens
• Série: VL150
• Tipo: DG
• Pólos: 3P
• Corrente Nominal (In): 150 A
• Tensão Nominal de Isolamento (Ui): 800 V
• Tensão Nominal de Operação (Ue): 690 V CA
• Capacidade de Interrupção em Curto-Circuito (Icu) a 480 V CA: 35 kA
• Frequência Operacional: 50/60 Hz
• Grau de Proteção (IP): IP20, IP30 com tampa de terminal
• Tipo de Disparador: Termomagnético ajustável
• Faixa de Ajuste de Corrente Térmica (Ir): 0,8 a 1,0 x In
• Faixa de Ajuste de Corrente Magnética (Im): 5 a 10 x In
• Conexão: Terminais de parafuso
• Dimensões (AxLxP): 200 mm x 104,5 mm x 95,5 mm (aproximadamente)
• Montagem: Trilho DIN ou placa de montagem
• Normas: UL 489, CSA C22.2 No. 5

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos principais e derivados em painéis de distribuição, proteção de motores (até 75 kW / 102 CV a 400V, caso se encaixe na corrente nominal do disjuntor), proteção de transformadores, proteção de geradores.
• Painéis Elétricos: integração em quadros de comando e distribuição de energia para indústrias e edifícios comerciais.
• Sistemas OEM: uso em máquinas e equipamentos industriais como parte integrante do sistema de controle elétrico.
• Setores: manufatura, energia e utilidades, infraestrutura, processamento de materiais, mineração, químico e petroquímico, farmacêutico.
