DESCRIÇÃO COMPLETA

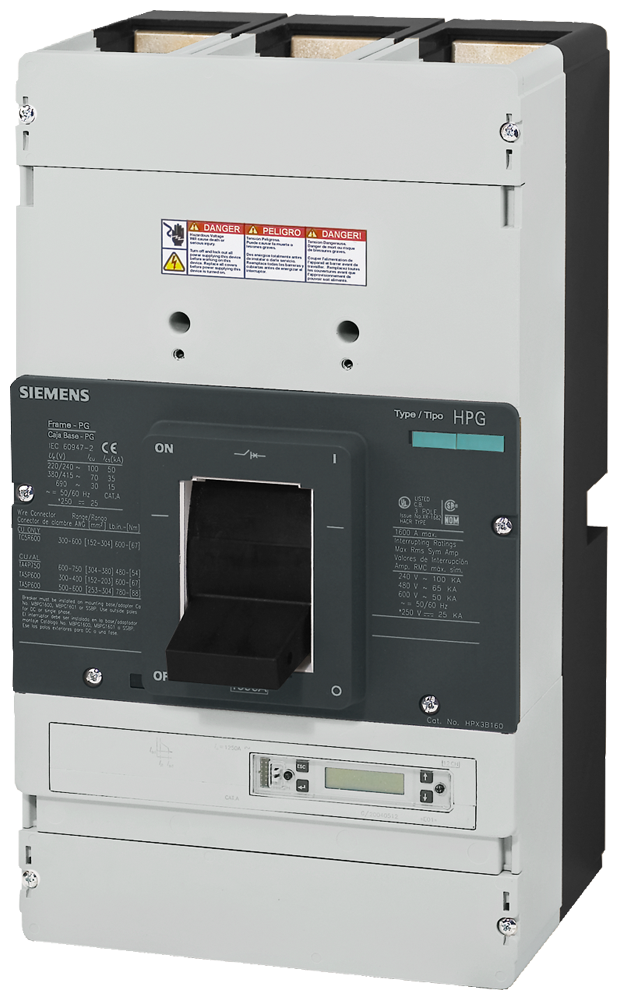

O Disjuntor de Linha VL1600 UL Tipo PG da Siemens é um componente essencial para a proteção e controle de circuitos elétricos em ambientes de automação industrial,
garantindo a segurança de equipamentos e a continuidade operacional por meio de sua capacidade de interrupção em caso de sobrecargas ou curtos-circuitos.
Este dispositivo de alta performance é projetado para sistemas exigentes, oferecendo confiabilidade em aplicações críticas.
DETALHES TÉCNICOS
- Modelo: VL1600 UL Tipo PG
- Número de Catálogo: HPS3S160
- Código de Identificação Siemens: 3VL81162KE300AE1
- Corrente Nominal (In): 1600 A
- Tensão Nominal de Operação (Ue): 690 V AC
- Número de Polos: 3 polos
- Capacidade de Interrupção Máxima (Icu): 65 kA a 480 V AC; 50 kA a 600 V AC
- Frequência: 50/60 Hz
- Mecanismo de Operação: Manual, com possibilidade de motorização externa
- Proteção: Eletrônica, ajustável para sobrecarga e curto-circuito (proteção LSI: Long-time, Short-time, Instantaneous)
- Faixa de Ajuste de Sobrecarga (Ir): 0,4 a 1,0 vezes In
- Faixa de Ajuste de Curto-circuito (Isd): 1,5 a 10 vezes Ir
- Faixa de Ajuste de Curto-circuito Instantâneo (Ii): 2 a 15 vezes In
- Grau de Proteção (IP): IP20 (terminais)
- Montagem: Painel, através de parafusos
- Conexões: Terminais de barra, adequados para cabos de grande secção
- Padrões e Certificações: UL 489, IEC 60947-2 (conformidade), CSA (Canadá)
- Potência Dissipada: Aproximadamente 120 W (0,16 CV) a corrente nominal
- Dimensões (AxLxP): 406 mm x 228 mm x 176,5 mm (aproximado)
- Peso: Aproximadamente 20 kg
APLICAÇÕES E SETORES
- Aplicações: Proteção de alimentadores principais, motores de alta potência, painéis de distribuição de energia, transformadores e sistemas de barramento
- Linhas de produção: Proteção de máquinas e equipamentos em processos fabris contínuos, garantindo a disponibilidade energética
- Setores: Indústria pesada (siderurgia, mineração), energia (subestações, geradores), infraestrutura (centros de dados, grandes edifícios comerciais), automotivo, químico e petroquímico, tratamento de água
