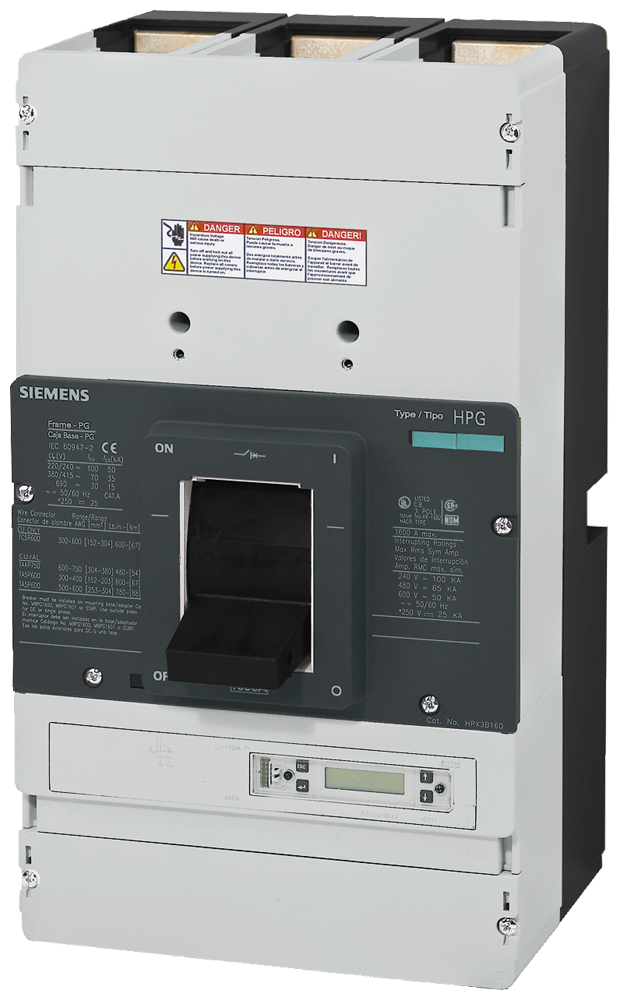

DISJUNTOR DE LINHA VL1600 UL; TIPO PG (N.º CAT HPX3B120) 3VL81122KN300AA0 SIEMENS

O Disjuntor de Linha Siemens VL1600 UL é um equipamento essencial para proteção de instalações elétricas em ambientes industriais, garantindo a segurança de circuitos e equipamentos contra sobrecargas e curtos-circuitos. Sua conformidade com as normas UL/CSA assegura confiabilidade em aplicações exigentes de automação e controle.

DETALHES TÉCNICOS

• Modelo: VL1600 UL
• Tipo: PG
• Número de Catálogo: HPX3B120 (Siemens: 3VL81122KN300AA0)
• Tensão operacional nominal Ue: 600 V AC / 250 V DC (máx.)
• Tensão de isolamento nominal Ui: 600 V
• Tensão de impulso nominal Uimp: 8 kV
• Corrente nominal: 1200 A
• Capacidade de interrupção (Icu) a 480 V AC: 65 kA
• Capacidade de interrupção (Icu) a 600 V AC: 50 kA
• Capacidade de interrupção (Icu) a 250 V DC: 40 kA
• Número de pólos: 3
• Frequência de operação: 50/60 Hz
• Material da caixa: Termoplástico de alta resistência
• Regulagem da proteção contra sobrecarga: Ajustável de 0,4 a 1,0 x In
• Regulagem da proteção contra curto-circuito (instantânea): Ajustável de 2 a 12 x In
• Vida elétrica: 10.000 operações
• Vida mecânica: 20.000 operações
• Temperatura ambiente de operação: -25 °C a +70 °C
• Grau de proteção (IP): IP20 (terminais)
• Potência dissipada por polo: Aproximadamente 45 W (a 1200 A)
• Normas e certificações: UL 489, CSA C22.2 No. 5-02

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos principais e alimentadores em painéis de distribuição, proteção de transformadores, motores de alta potência (até 600 kW / 815,77 CV para cargas pesadas), proteção de geradores e sistemas de energia renovável.
• Linhas de produção: Indústrias com processos contínuos que demandam alta proteção para grandes blocos de carga.
• Setores: Geração e distribuição de energia, siderurgia, mineração, petroquímico, indústria naval, infraestrutura, automotivo.
