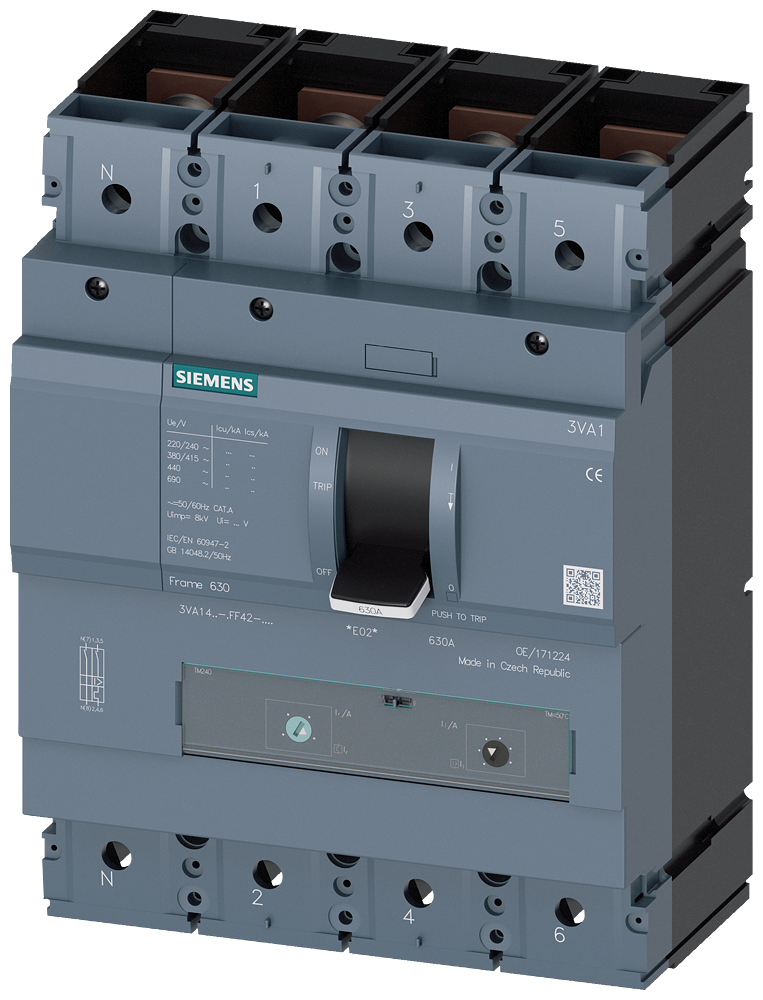

DISJUNTOR IEC FRAME 630 500 A DE 4 POLOS 55 KA TM ATAM CONEXÃO ROSCAD 3VA14505GF420AA0 SIEMENS

O Disjuntor Siemens 3VA14505GF420AA0 é um componente essencial na proteção de instalações elétricas industriais, garantindo a segurança de circuitos de até 500 A com sua robusta capacidade de interrupção e trip termomagnético ajustável. Sua aplicação é crucial para a confiabilidade e continuidade operacional em ambientes de automação.

DETALHES TÉCNICOS

• Modelo: 3VA14505GF420AA0
• Tipo: Disjuntor IEC
• Frame: 630
• Intensidade nominal: 500 A
• Número de polos: 4
• Capacidade de interrupção: 55 kA a 400 V CA
• Tipo de disparo: Termomagnético (TM) ajustável
• Conexão: Terminal tipo rosca
• Tensão nominal máxima de operação: 690 V CA
• Tensão nominal de isolamento: 800 V
• Frequência nominal: 50/60 Hz
• Temperatura de operação: -25 °C a +70 °C
• Vida elétrica: 10.000 ciclos (a 400 V CA, In)
• Vida mecânica: 20.000 ciclos
• Grau de proteção: IP20 (terminais com tampa)
• Dimensões (L x A x P): Aproximadamente 184 mm x 280 mm x 110 mm
• Potência dissipada (por polo, carga total): Aproximadamente 30 W (0,041 CV)
• Material da caixa: Plástico termoendurecível flame-retardant
• Certificações: IEC 60947-2, CCC

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição primária e secundária, motores de alta potência, transformadores e sistemas de automação complexos
• Painéis elétricos: Usado em quadros de distribuição de energia (QGD, QTA) para proteção contra sobrecarga e curto-circuito
• Substações industriais: Controle e proteção de alimentadores e equipamentos sensíveis
• Maquinário pesado: Proteção de máquinas com motores de grande porte, garantindo a integridade dos equipamentos
• Sistemas de energia renovável: Integração em plantas solares e eólicas para proteção de inversores e linhas de transmissão
• Setores: Petroquímico, saneamento, mineração, cimenteiro, siderúrgico, infraestrutura, manufatura avançada
