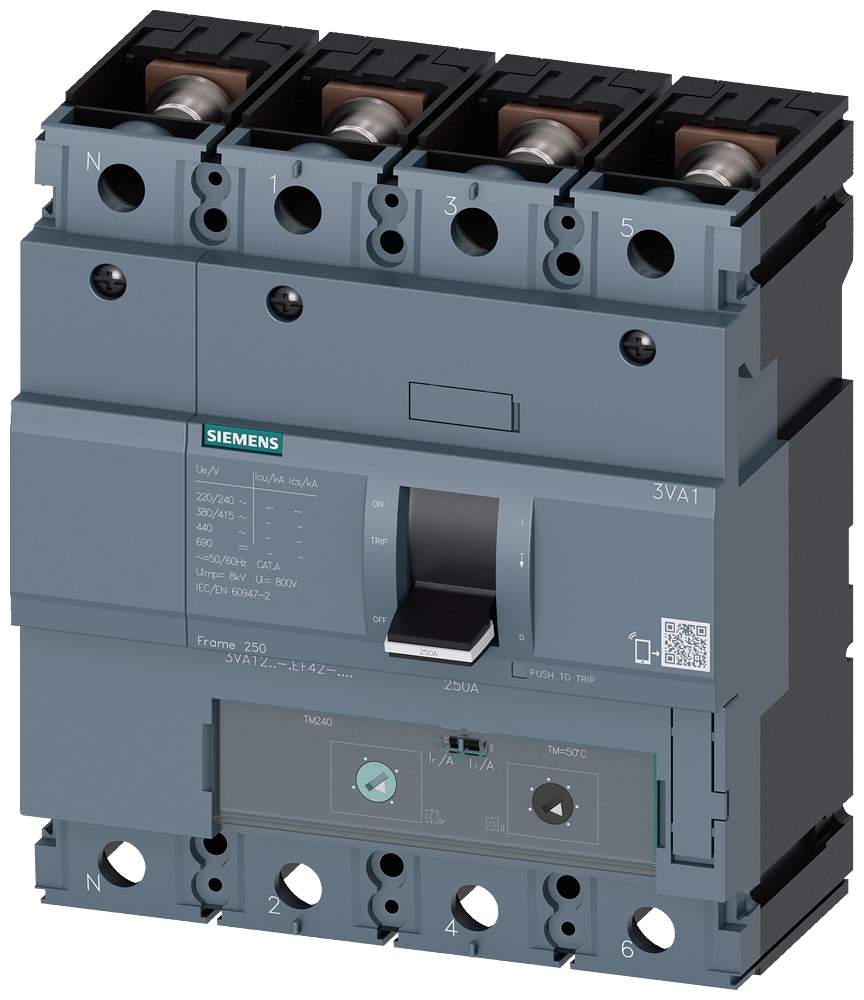

DISJUNTOR IEC FRAME 250 200 A DE 4 POLOS 36 KA TM ATAM CONEXÃO ROSCAD 3VA12204EF420AA0 SIEMENS

O DISJUNTOR IEC FRAME 250 da Siemens é um dispositivo de proteção de circuitos projetado para garantir a segurança e a continuidade operacional em instalações elétricas industriais e comerciais. Sua função principal é detectar e interromper sobrecargas e curtos-circuitos, protegendo equipamentos e infraestruturas contra danos elétricos em ambientes de automação industrial.

DETALHES TÉCNICOS

• Modelo: 3VA12204EF420AA0
• Tipo: Disjuntor de caixa moldada
• Corrente nominal (In): 200 A
• Número de polos: 4P
• Capacidade de interrupção (Icu): 36 kA a 400/415 V CA
• Tensão nominal máxima de operação (Ue): 690 V CA
• Frequência nominal: 50/60 Hz
• Tipo de disparo: Termomagnético (TM) ajustável
• Faixa de ajuste térmico (Ir): 160 A a 200 A
• Faixa de ajuste magnético (Ii): 1200 A a 2400 A (6-12 x In)
• Conexão: Terminal de rosca (conexão roscada)
• Padrões de conformidade: IEC 60947-2
• Montagem: Trilho DIN ou placa de montagem
• Dimensões (AxLxP): Aproximadamente 181 mm x 105 mm x 70 mm
• Grau de proteção: IP20 (terminais)
• Potência dissipada por polo (a In): Aproximadamente 12 W (total de 48 W para 4 polos)

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição, motores, transformadores e geradores, garantindo a segurança de sistemas elétricos complexos
• Linhas de produção: Sistemas de controle de máquinas, quadros de comando e painéis de automação em processos de fabricação
• Setores: Manufatura, construção civil, infraestrutura de edifícios, data centers, energia e utilidades, sistemas de climatização industrial
