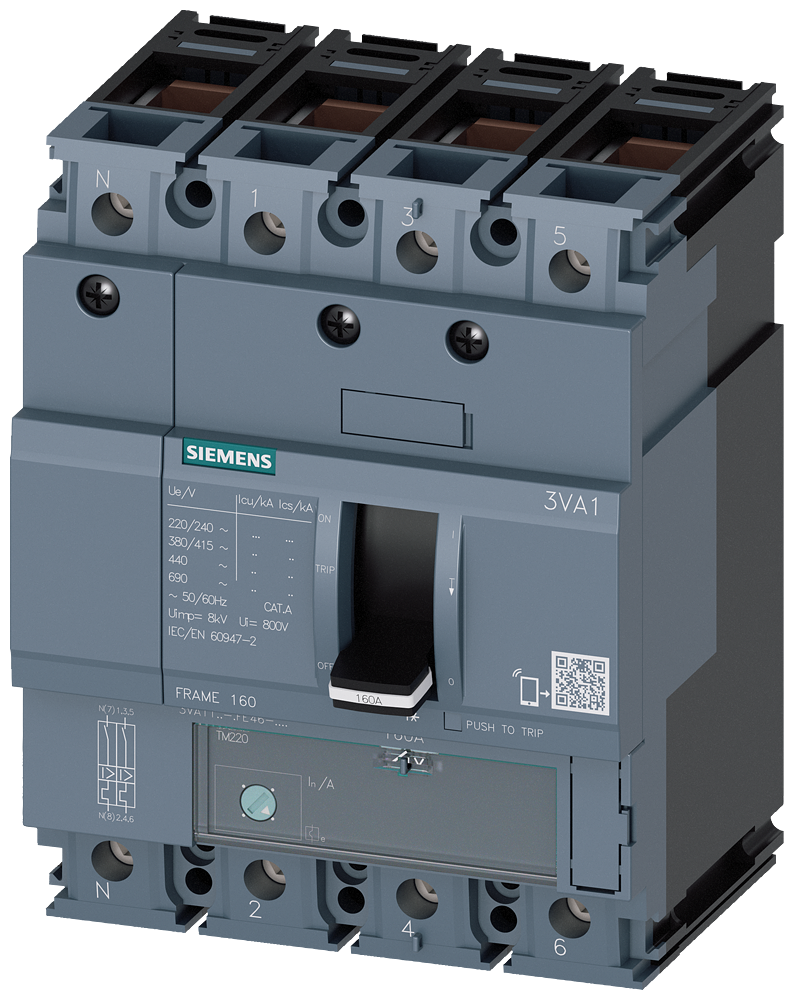

DISJUNTOR IEC FRAME 160 160 A DE 4 POLOS 55 KA TM ATFM LIGAÇÃO DE TER 3VA11165FE460AA0 SIEMENS

O Disjuntor Siemens 3VA1116-5FE46-0AA0 é um componente essencial para a proteção de instalações elétricas industriais, garantindo a segurança de equipamentos e a continuidade operacional em sistemas de baixa tensão. Sua capacidade de interrupção e trip termomagnético o tornam ideal para diversas aplicações em automação industrial.

DETALHES TÉCNICOS

• Modelo: 3VA1116-5FE46-0AA0
• Tipo: Disjuntor de caixa moldada (MCCB)
• Série: 3VA1 (Frame 160)
• Número de polos: 4P
• Corrente nominal (In): 160 A
• Capacidade de interrupção (Icu): 55 kA a 400 V CA
• Unidade de disparo: Termomagnética (TM)
• Ajuste de sobrecarga (Ir): 0,8 a 1 vezes In (128 a 160 A)
• Ajuste de curto-circuito instantâneo (Ii): 5 a 10 vezes In (800 a 1600 A)
• Tensão operacional nominal (Ue): 690 V CA
• Tensão de isolamento nominal (Ui): 800 V
• Frequência operacional: 50/60 Hz
• Conexão: Terminais de aperto frontais
• Vida elétrica: 10.000 operações (em In)
• Vida mecânica: 20.000 operações
• Temperatura ambiente de operação: -25 °C a +70 °C
• Montagem: Trilho DIN ou placa de montagem
• Grau de proteção: IP30 (com tampa de terminal)
• Conformidade: IEC 60947-2

APLICAÇÕES E SETORES

• Proteção de circuitos gerais: em painéis de distribuição de energia.
• Proteção de motores elétricos: até 75 kW (102 CV) a 400 V, em partida direta ou estrela-triângulo.
• Proteção de transformadores: em quadros de comando e controle.
• Proteção de equipamentos de automação: PLCs, inversores de frequência e fontes de alimentação industriais.
• Setores aplicáveis: Indústria de manufatura, construção civil, energia, saneamento, transportes, mineração.
