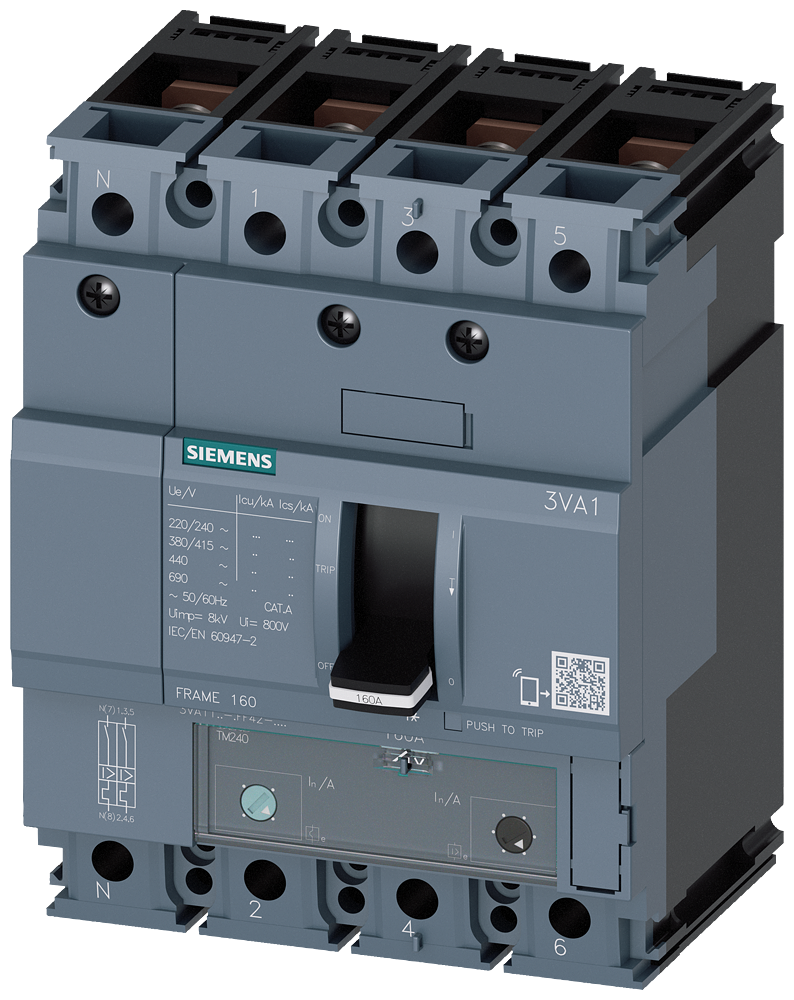

DISJUNTOR IEC FRAME 160 63 A DE 4 POLOS 55 KA TM ATAM CONEXÃO ROSCADA 3VA11635GF420AA0 SIEMENS

O Disjuntor Siemens 3VA11635GF420AA0 é um dispositivo de proteção de circuito projetado para aplicações em automação industrial, assegurando a segurança e a continuidade operacional de sistemas elétricos complexos através da interrupção rápida de correntes de sobrecarga e curto-circuito.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor Compacto (MCCB)
• Série: 3VA1
• Tensão Nominal de Operação (Ue): 690 V AC
• Tensão de Isolamento (Ui): 800 V
• Número de Polos: 4
• Corrente Nominal (In): 63 A
• Capacidade de Interrupção de Curto-Circuito (Icu): 55 kA a 415 V AC
• Capacidade de Interrupção de Curto-Circuito (Ics): 55 kA a 415 V AC (100% de Icu)
• Unidade de Disparo: Termomagnética (TM)
• Faixa de Ajuste da Proteção de Sobrecarga (Ir): 44,0 A a 63,0 A
• Faixa de Ajuste da Proteção Instantânea de Curto-Circuito (Ii): 400 A a 800 A (aproximadamente 6 a 12 vezes In)
• Conexão: Terminal roscado
• Montagem: Trilho DIN ou placa de montagem
• Grau de Proteção (IP): IP20 (terminais)
• Temperatura de Operação: -25 °C a +70 °C
• Potência Dissipada por Polo: 2,8 W
• Vida Mecânica: 20.000 ciclos
• Padrões de Conformidade: IEC 60947-2, CE
• Tecnologia de disparo: Atuador de sobrecorrente termomagnético ajustável.

APLICAÇÕES E SETORES

• Proteção de Alimentadores: Disjuntor utilizado na proteção de circuitos de distribuição e subdistribuição em painéis elétricos.
• Proteção de Motores: Proteção de motores elétricos contra sobrecarga e curto-circuito, em motores com potência de até aproximadamente 30 kW (40,79 CV).
• Proteção de Transformadores: Ideal para a proteção de transformadores de baixa e média tensão.
• Proteção de Equipamentos Industriais: Utilizado na proteção de máquinas e equipamentos que operam com potências consideráveis, como compressores e bombas, até 30 kW (40,79 CV).
• Setores: Manufatura, energia e utilidades, infraestrutura, sistemas de aquecimento, ventilação e ar condicionado (HVAC).
