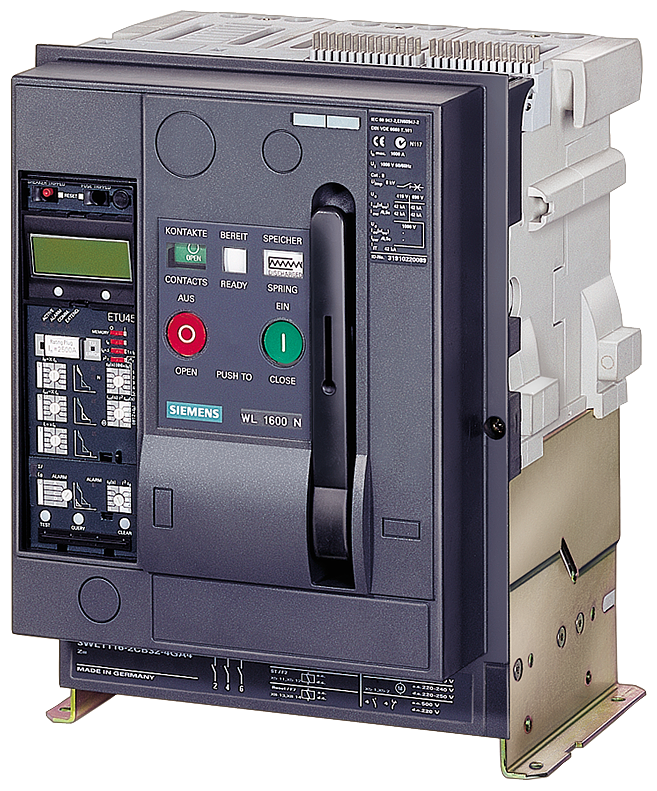

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO 1 IEC IN=800A ATÉ 3WL11082BB315FM2 SIEMENS

O Disjuntor de Potência de Montagem Fixa SIEMENS 3WL11082BB315FM2 é um componente essencial para a proteção e controle de circuitos elétricos de alta corrente em ambientes de automação industrial, assegurando a segurança operacional e a confiabilidade de sistemas de distribuição de energia. Sua função principal é interromper automaticamente o fluxo de corrente em situações de sobrecarga ou curto-circuito.

DETALHES TÉCNICOS

• Modelo: 3WL11082BB315FM2
• Fabricante: SIEMENS
• Tipo de Disjuntor: Disjuntor de Circuito Aberto (ACB)
• Número de Polos: 3
• Tipo de Montagem: Fixa
• Tamanho: 1 (IEC)
• Corrente Nominal (In): 800 A
• Tensão Nominal de Operação (Ue): Até 690 V AC
• Tensão Nominal de Isolamento (Ui): 1000 V AC
• Frequência Operacional: 50/60 Hz
• Capacidade de Interrupção Máxima (Icu): 55 kA RMS a 400 V AC
• Capacidade Nominal de Serviço de Curto-Circuito (Ics): 55 kA RMS a 400 V AC
• Unidade de Disparo: Eletrônica, com funções de proteção contra sobrecarga, curto-circuito e falha à terra.
• Proteção de Sobrecarga (Ir): Ajustável de 0,4 a 1,0 x In
• Proteção de Curto-Circuito de Curta Duração (Isd): Ajustável de 1,5 a 10 x Ir
• Proteção de Curto-Circuito Instantânea (Ii): Ajustável de 2 a 15 x In
• Classe de Limitação de Corrente: Alta
• Vida Elétrica: Superior a 10.000 operações
• Vida Mecânica: Superior a 20.000 operações
• Peso Aproximado: 35 kg
• Dimensões (AxLxP): Aproximadamente 400 mm x 250 mm x 200 mm
• Grau de Proteção: IP20 (terminal frontal com tampa)
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Normas Atendidas: IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, subestações de baixa tensão, painéis de distribuição elétrica, sistemas de motor de alta potência (p.ex. 400 kW (543,84 CV)), geradores e transformadores.
• Setores Industriais: Geração e Distribuição de Energia, Manufatura Pesada, Metalurgia, Química e Petroquímica, Mineração, Indústria de Papel e Celulose, Indústria Alimentícia, Setor de Construção Civil (em grandes empreendimentos), Infraestrutura de Data Centers.
• Infraestrutura: Edifícios comerciais e industriais de grande porte, aeroportos, hospitais, centros de processamento de dados.
