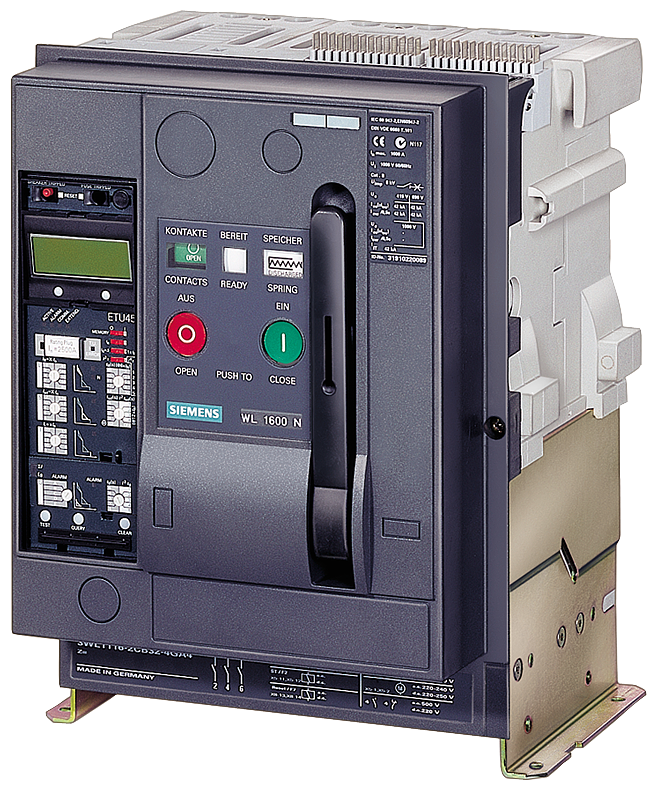

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO 1 IEC IN=1250A AT 3WL11123CB311AA4-ZK07S01 SIEMENS

O disjuntor de potência 3WL11123CB311AA4-ZK07S01 é um equipamento essencial para proteção e seccionamento de circuitos elétricos em ambientes de automação industrial, garantindo a segurança operacional e a integridade de equipamentos de alta potência em redes de baixa tensão.

DETALHES TÉCNICOS

• Modelo: 3WL11123CB311AA4-ZK07S01
• Fabricante: SIEMENS
• Tipo: Disjuntor de potência de montagem fixa
• Polos: 3
• Tamanho: 1 (IEC)
• Corrente nominal (In): 1250 A
• Tensão operacional nominal (Ue): 690 V AC
• Tensão de isolamento nominal (Ui): 1000 V
• Tensão suportável de impulso nominal (Uimp): 12 kV
• Frequência operacional: 50/60 Hz
• Capacidade de interrupção em curto-circuito (Icu): 65 kA a 400 V AC
• Liberação: Eletrônica, proteção de sobrecarga, curto-circuito e falha à terra
• Unidade de disparo: ETU45B, LSI (Long time, Short time, Instantaneous)
• Proteção de sobrecarga ajustável: 0,4 a 1,0 x In
• Proteção de curto-circuito de curta duração ajustável: 1,5 a 10 x In
• Proteção de curto-circuito instantânea ajustável: 2 a 12 x In (ou OFF)
• Potência dissipada máxima: Aproximadamente 120 W (a 1250 A)
• Vida útil mecânica: 10.000 ciclos de operação
• Vida útil elétrica: 5.000 ciclos de operação (a In)
• Temperatura ambiente operacional: -25 °C a +70 °C
• Grau de proteção (frontal): IP20
• Conexões: Terminais para barramentos
• Acessórios incluídos: Contatos auxiliares (4NA+4NF), acionamento de motor (24 V DC), bobina de subtensão (24 V DC)
• Potência do motor de acionamento: 0,08 kW (0,11 CV)
• Padrões de conformidade: IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: proteção de alimentadores principais, barramentos de distribuição, grandes motores, transformadores e geradores
• Substações elétricas: chaveamento e proteção de cargas de alta potência
• Painéis de controle e CCMs: disjuntor principal em grandes painéis
• Centrais de energia: proteção de sistemas de geração e distribuição
• Setores: indústria pesada, energia elétrica, infraestrutura, mineração, siderurgia, refinarias
