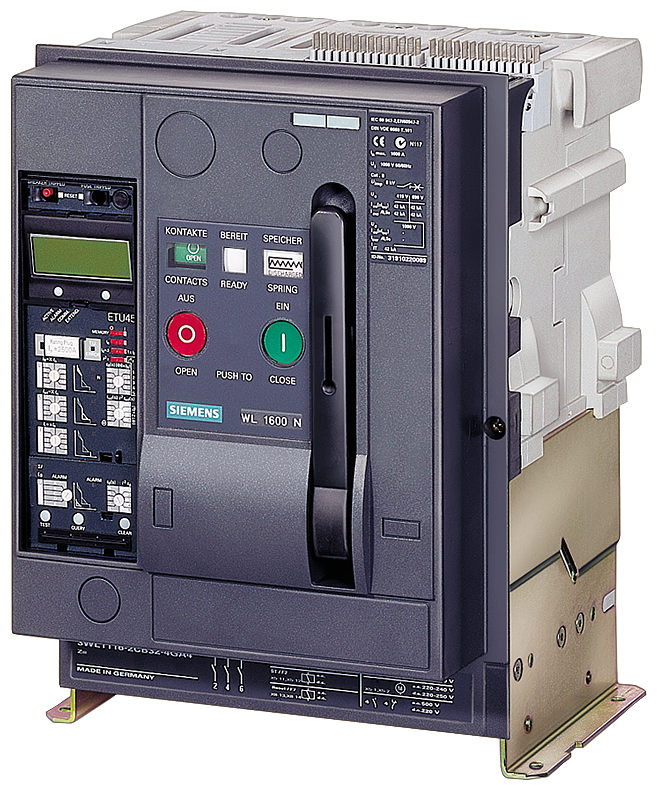

DISJUNTOR EXTRAÍ QUADRO-GUIA DE 3 POLOS TAMANHO 1 IEC IN=1250A ATÉ 6 3WL11122EG385FA4-ZK07R16R21S01 SIEMENS

O Disjuntor Extraível Quadro-Guia Siemens 3WL1 oferece proteção avançada e confiável para sistemas elétricos de grande porte em ambientes de automação industrial, garantindo a segurança operacional e a manutenção simplificada em aplicações de distribuição de energia. Sua construção robusta e modularidade o tornam essencial para infraestruturas elétricas complexas.

DETALHES TÉCNICOS

• Modelo: 3WL11122EG385FA4-ZK07R16R21S01
• Tipo: Disjuntor de caixa aberta (Air Circuit Breaker - ACB) extraível, com quadro-guia
• Número de polos: 3
• Tamanho: 1 (IEC)
• Corrente Nominal (In): 1250 A
• Tensão operacional nominal (Ue): Até 690 V AC
• Capacidade de interrupção em curto-circuito (Icu): 65 kA a 400 V AC
• Frequência operacional: 50/60 Hz
• Unidade de disparo eletrônica: Proteção de sobrecarga, curto-circuito e terra (opcionalmente)
• Comunicação: Interface para sistemas de barramento (opcional)
• Durabilidade mecânica: ≥ 10.000 ciclos de operação
• Durabilidade elétrica: ≥ 5.000 ciclos de operação (dependendo da carga)
• Temperatura de operação: -25°C a +70°C
• Dimensões (aproximadas): Altura 450 mm, Largura 300 mm, Profundidade 300 mm
• Grau de proteção: IP20 (terminal frontal)
• Certificações: IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos principais de distribuição de baixa tensão, geradores, motores (até 7,5 kW ou 10,20 CV), transformadores e barramentos.
• Subestações: Disjuntores de entrada e de saída em painéis de distribuição de energia.
• Data Centers: Proteção de infraestruturas críticas de energia.
• Grandes Edifícios: Distribuição elétrica principal em instalações comerciais e industriais.
• Setores: Energia, Manufatura, Químico, Petróleo e Gás, Mineração, Siderurgia, Indústria Naval.
