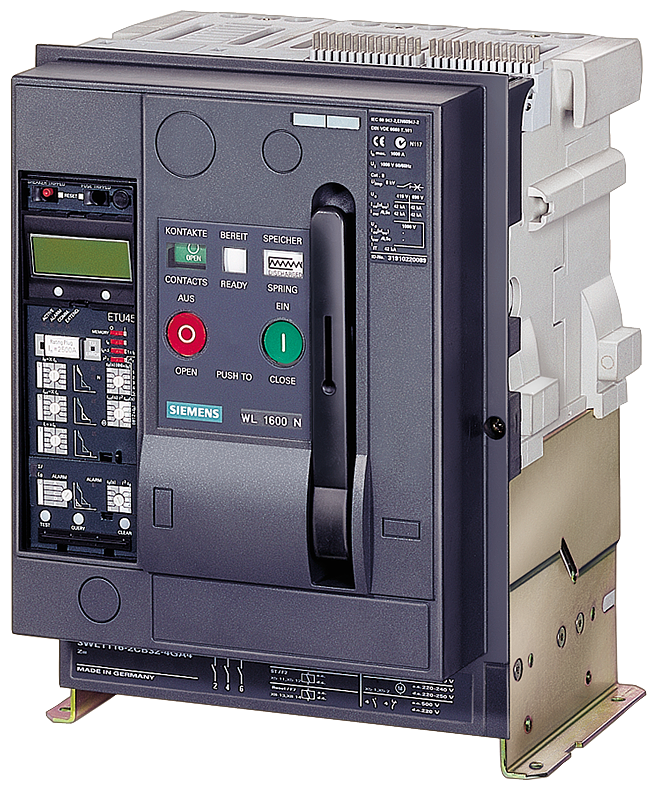

INTERRUPTOR DE DESCONEXÃO DA POTÊNCIA EXTRAÍ QUADRO-GUIA DE 3 POLOS T 3WL11122AA385FA4-ZR21R30S07 SIEMENS

O Interruptor de Desconexão da Potência Extraída é um componente essencial para a segurança e controle em sistemas de automação industrial, garantindo a interrupção segura e isolada da alimentação em quadros elétricos de alta potência. Seu design modular permite uma integração eficiente e confiável em infraestruturas industriais complexas.

DETALHES TÉCNICOS

• Designação do produto: Interruptor de carga com desligamento por falha de arco eletrodinâmico
• Série: T 3WL11122AA385FA4-ZR21R30S07
• Número de polos: 3
• Tensão nominal de operação Ue (CA): 690 V
• Corrente nominal de operação Ie: 1250 A
• Configuração de montagem: Quadro guia
• Capacidade de interrupção nominal (Icu) a 400 V: 65 kA
• Capacidade de interrupção nominal (Icu) a 690 V: 50 kA
• Frequência de operação: 50/60 Hz
• Acionamento: Manual com manopla rotativa
• Auxiliares elétricos: Módulo de monitoramento de status, contatos auxiliares de sinalização
• Proteção contra sobrecarga: Não aplicável (função de seccionamento)
• Peso aproximado: 55 kg
• Dimensões (LxAxP): Aproximadamente 400 mm x 600 mm x 300 mm
• Temperatura ambiente de operação: -25 °C a +70 °C
• Grau de proteção IP: IP20 (terminais)

APLICAÇÕES E SETORES

• Aplicações: Seccionamento de circuitos de potência em painéis de distribuição primários e secundários, proteção contra sobrecorrente em sistemas de média e alta potência, manutenção segura de equipamentos elétricos
• Linhas de produção: Desconexão de energia para máquinas de grande porte, sistemas de acionamento e conversores
• Subestações industriais: Isolamento de transformadores e grandes cargas indutivas
• Geradores e sistemas de cogeração: Seccionamento de fontes de energia
• Setores: Geração e distribuição de energia, siderurgia, petroquímico, mineração, indústria naval e offshore, centros de dados
