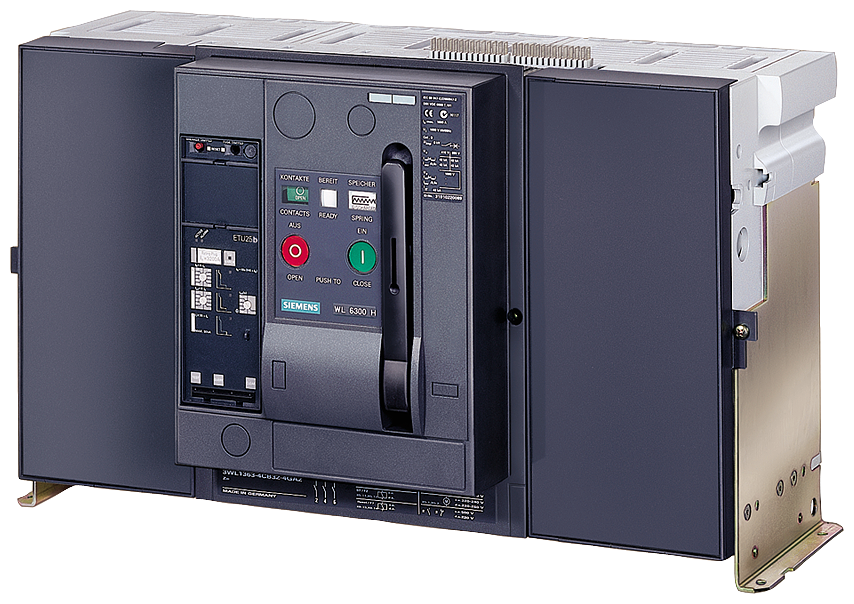

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO DA ESTRUTURA 3 IE 3WL13634EB314GN4-ZF02 SIEMENS

O disjuntor de potência 3WL13634EB314GN4-ZF02 Siemens é um componente essencial para a proteção de instalações elétricas industriais, garantindo a segurança operacional e a integridade de equipamentos em sistemas de distribuição de energia e automação industrial.

DETALHES TÉCNICOS

• Tipo: Disjuntor de Potência
• Modelo: 3WL1
• Montagem: Fixa
• Polos: 3
• Tamanho da Estrutura: 3
• Corrente Nominal de Operação (I_n): 1600 A
• Tensão Nominal de Isolamento (U_i): 1000 V
• Tensão Nominal de Operação (U_e): 690 V AC
• Capacidade de Interrupção em Curto-Circuito (I_cu): 65 kA a 400 V AC
• Frequência: 50/60 Hz
• Método de Operação: Acionamento elétrico
• Disparador: Eletrônico
• Proteção: Sobrecarga de longo tempo e curto-circuito instantâneo ajustável, com funcionalidade seletiva
• Funções Adicionais (ZF02): Suporte para comunicação via PROFINET ou PROFIBUS, com funcionalidades de diagnóstico expandidas.
• Classe de Proteção: IP20 (terminais)
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Dimensões (AxLxP): 435 mm x 320 mm x 290 mm (aproximado)

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, motores de alta potência (até 1200 kW ou 1631,54 CV a 400 V), transformadores, bancos de capacitores e linhas de distribuição em média e baixa tensão.
• Linhas de produção: Sistemas de automação industrial, painéis de energia, centros de controle de motores (CCM) e quadros de distribuição de energia (QDE).
• Setores: Geração de energia, siderurgia, indústria química e petroquímica, mineração, manufatura pesada e infraestrutura.
