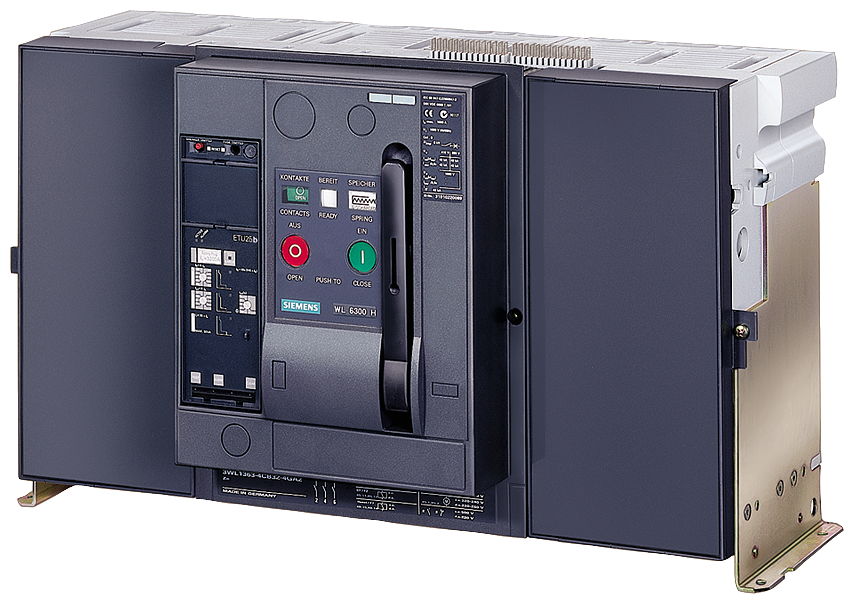

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO DA ESTRUTURA 3 IE 3WL13634CB314GA2 SIEMENS

O Disjuntor de Potência de Montagem Fixa SIEMENS 3WL13634CB314GA2 é um componente essencial para a proteção e controle de circuitos de potência em sistemas de automação industrial. Projetado para garantir a segurança e a continuidade operacional, oferece proteção robusta contra sobrecargas e curtos-circuitos em aplicações de média e alta potência, consolidando-se como uma solução confiável para ambientes exigentes.

DETALHES TÉCNICOS

• Modelo: 3WL13634CB314GA2
• Tipo: Disjuntor de Potência (ACB - Air Circuit Breaker)
• Número de polos: 3
• Tamanho da estrutura: 3
• Tensão operacional nominal Ue: 690 V AC
• Frequência operacional nominal: 50 Hz / 60 Hz
• Corrente operacional nominal Ie: 4000 A
• Tensão de isolamento nominal Ui: 1000 V
• Tensão de impulso nominal Uimp: 8 kV
• Capacidade de interrupção nominal de curto-circuito Icu (400V): 65 kA
• Capacidade de interrupção nominal de curto-circuito Icu (690V): 42 kA
• Corrente de curta duração admissível Icw (1s): 65 kA
• Vida útil mecânica (ciclos de operação): 10.000
• Vida útil elétrica (ciclos de operação @ 400V): 5.000
• Método de acionamento: Motorizado
• Tipo de montagem: Fixa
• Dimensões (AxLxP): 650 mm x 450 mm x 330 mm (aproximado)
• Peso: 120 kg (aproximado)
• Unidade de disparo: Eletrônica com proteção LSI (Sobrecarga, Curto-circuito de Curta Duração, Curto-circuito Instantâneo)
• Consumo de potência do motor de acionamento: 1,5 kW (2,04 CV)

APLICAÇÕES E SETORES

• Aplicações: proteção e seccionamento de circuitos principais em painéis de distribuição, proteção de transformadores de potência, geradores e grandes motores, controle de cargas industriais pesadas
• Subestações elétricas: equipamentos de proteção e controle, distribuição de energia
• Centros de dados: alimentação e proteção de infraestruturas críticas
• Setores: geração e distribuição de energia, siderurgia, mineração, petroquímica, indústria pesada, infraestruturas portuárias
