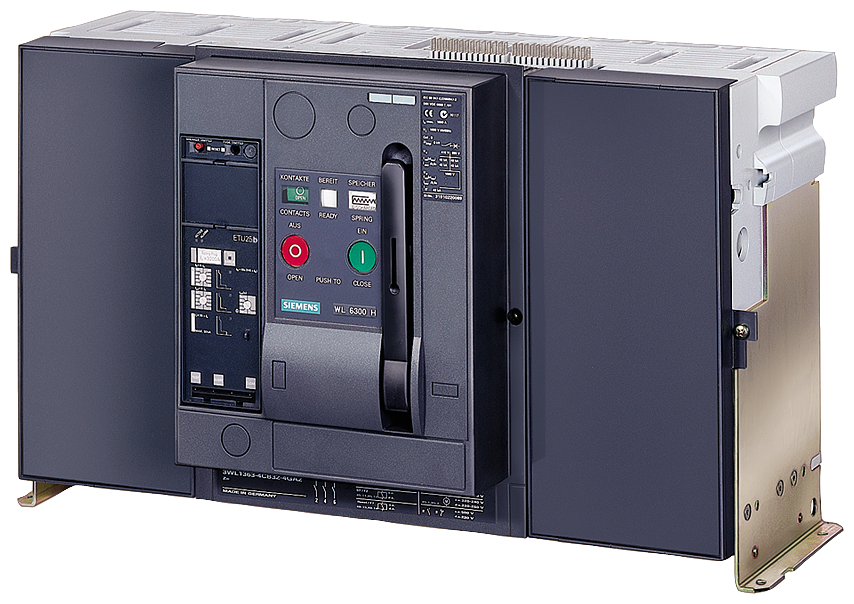

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO DA ESTRUTURA 3 IE 3WL13504CB315FM2-ZK07S07 SIEMENS

O Disjuntor de Potência 3WL13504CB315FM2-ZK07S07 da Siemens é um componente essencial para a proteção de instalações elétricas industriais, dimensionado para garantir a segurança e a continuidade operacional em sistemas de distribuição de energia de média a alta potência. Sua construção robusta e as características de montagem fixa o tornam ideal para integração em painéis elétricos e cubículos de acionamento.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor de Potência de Montagem Fixa
• Marca: Siemens
• Modelo: 3WL13504CB315FM2-ZK07S07
• Número de Polos: 3
• Tamanho da Estrutura: 3
• Corrente Nominal de Operação (In): 2500 A
• Tensão Nominal de Isolamento (Ui): 1000 V
• Tensão Nominal de Impulso Suportável (Uimp): 8 kV
• Capacidade de Interrupção de Curto-Circuito (Icu): 65 kA a 400 V CA
• Vida Útil Mecânica (ciclos): 20000
• Vida Útil Elétrica (ciclos): 10000
• Potência Dissipada por Polo: Aproximadamente 50 W
• Mecanismo de Operação: Elétrico, com possibilidade de operação manual de emergência
• Unidade de Disparo: Eletrônica, com funções de proteção contra sobrecarga (IR), curto-circuito (ISD, II) e falha à terra (IG)
• Grau de Proteção: IP20 (terminais)
• Conexão: Terminais de barra para conexão segura de cabos de potência
• Dimensões (AxLxP): 430 mm x 305 mm x 330 mm (valores aproximados)
• Peso: Aproximadamente 55 kg
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Certificações: IEC 60947, CCC, CE

APLICAÇÕES E SETORES

• Aplicações: Proteção de linhas, motores, transformadores e geradores em subestações e centros de controle de motores (MCCs)
• Sistemas de Acionamento: Proteção de grandes acionamentos de motor e conversores de frequência
• Distribuição de Energia: Proteção de barramentos principais e circuitos de ramificação em instalações industriais
• Setores: Energia (inclusive renovável), indústria pesada, siderurgia, cimentícios, mineração, infraestrutura
