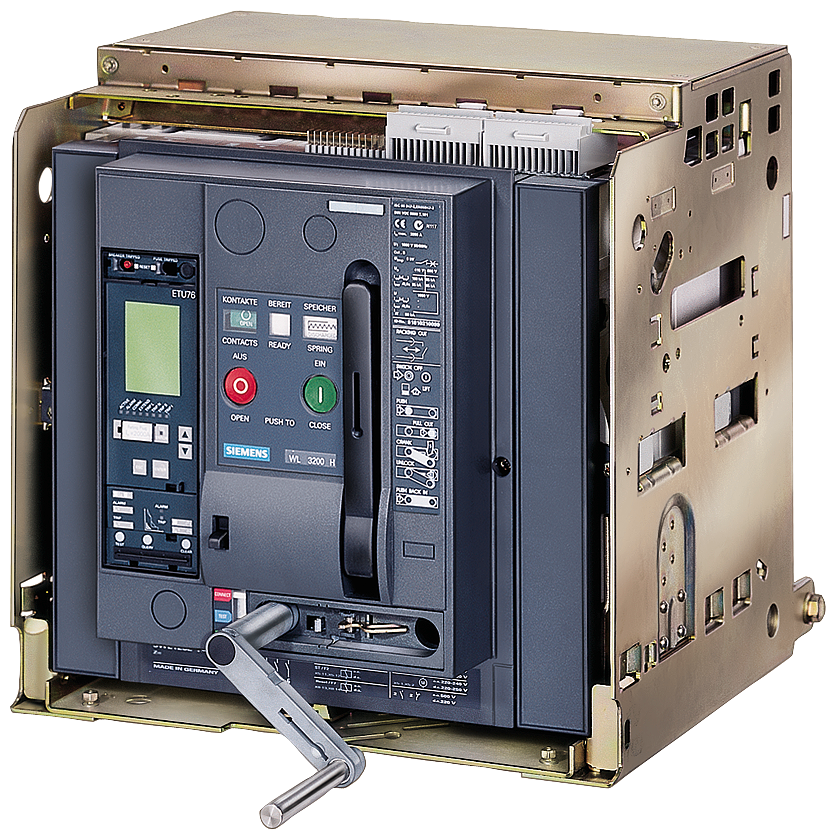

DISJUNTOR EXTRAÍ QUADRO-GUIA DE 3 POLOS TAMANHO DA ESTRUTURA 3 IEC I 3WL13504DG364GA4-ZK07R16R21S07 SIEMENS

O Disjuntor Extraível de 3 Polos Siemens 3WL13504DG364GA4-ZK07R16R21S07 é um componente essencial para a proteção e controle de circuitos elétricos em aplicações de automação industrial. Sua construção extraível e recursos avançados garantem a segurança do sistema, facilitam a manutenção e otimizam a disponibilidade operacional em ambientes industriais de média a alta complexidade.

DETALHES TÉCNICOS

• Modelo: 3WL13504DG364GA4-ZK07R16R21S07
• Fabricante: Siemens
• Tipo: Disjuntor de caixa moldada extraível a ar (ACB)
• Número de polos: 3
• Design: Modelo extraível com quadro-guia
• Tamanho da estrutura IEC: I
• Corrente nominal (In): 2500 A
• Tensão operacional nominal (Ue): Até 690 V CA
• Frequência operacional: 50/60 Hz
• Capacidade de interrupção em curto-circuito (Icu): 65 kA a 400 V CA
• Unidade de disparo: Eletrônica, tipo ETU76B, com funções de proteção contra sobrecarga (IR), curto-circuito (ISD, II) e falha à terra (IG)
• Faixa de ajuste da proteção contra sobrecarga (IR): 0,4 ... 1,0 x In
• Classe de proteção: IP20 (com porta frontal fechada)
• Potência de interrupção: 1780 kW (2420,67 CV) a 400 V AC em condições nominais
• Acessórios incluídos (Z-K07R16R21S07):
  • K07: Dispositivo de travamento da gaveta
  • R16: Contato auxiliar de status do disjuntor (aberto/fechado)
  • R21: Contato auxiliar de disparo (trip)
  • S07: Módulo de comunicação com protocolo PROFINET
• Vida mecânica: ≥ 10.000 ciclos de operação
• Montagem: Em gaveta/quadro-guia para painéis de distribuição, com possibilidade de extração para manutenção sem interrupção do barramento principal.
• Normas: Conforme IEC 60947-2 (Dispositivos de manobra e controle de baixa tensão - Disjuntores)

APLICAÇÕES E SETORES

• Aplicações:
  • Proteção de circuitos principais em subestações industriais e painéis de média tensão.
  • Distribuição de energia elétrica em centros de controle de motores (CCM) e quadros de distribuição de baixa tensão (QGBT).
  • Proteção e seccionamento de grandes cargas elétricas, como motores de alta potência e transformadores.
  • Uso em sistemas de gerenciamento e monitoramento de energia.
• Setores:
  • Indústria de Petróleo e Gás: Proteção de bombas e compressores de grande porte.
  • Indústria Siderúrgica: Alimentação de fornos elétricos e laminadores.
  • Indústria Química e Petroquímica: Controle de reatores e unidades de processo.
  • Mineração: Sistemas de transporte e processamento de materiais.
  • Geração e Distribuição de Energia: Proteção de geradores e transformadores em usinas.
  • Indústria Automotiva: Alimentação de linhas de montagem e robóticas.
  • Tratamento de Água e Resíduos: Proteção de bombas e sistemas de aeração.
