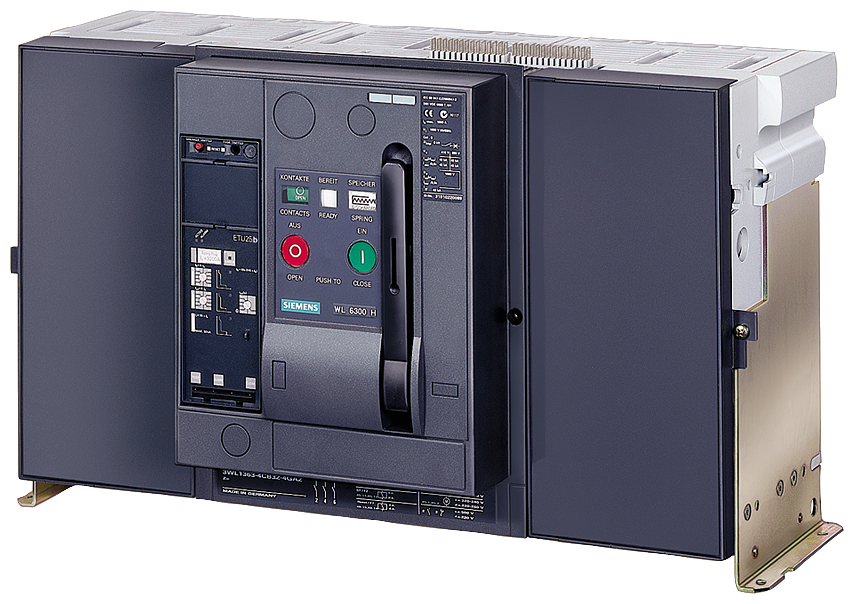

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO DA ESTRUTURA 3 IE 3WL13504EG321GA2-ZK07 SIEMENS

O disjuntor de potência 3WL13504EG321GA2-ZK07 da Siemens é um componente crucial para a proteção e controle de circuitos elétricos em ambientes de automação industrial, garantindo a segurança operacional de equipamentos e pessoal através de sua robusta capacidade de interrupção e gerenciamento de sobrecargas.

DETALHES TÉCNICOS

• Tipo de produto: Disjuntor de potência fixo
• Número de polos: 3
• Tamanho da estrutura: 3
• Corrente nominal: 5.000 A
• Tensão nominal de operação Ue: 690 V AC
• Frequência nominal: 50/60 Hz
• Capacidade de interrupção nominal Icu (400 V AC): 100 kA
• Capacidade de interrupção nominal Ics (400 V AC): 100 kA
• Unidade de disparo: Eletrônica, tipo ETU776
• Faixa de ajuste para liberação de sobrecarga: 2.000 A a 5.000 A
• Potência dissipada por polo (a 5.000 A): Aproximadamente 475 W
• Acionamento: Motorizado, 230 V AC
• Funções de proteção: Sobrecarga (L), Curto-circuito de curta duração (S), Curto-circuito instantâneo (I), Falha à terra (G)
• Dimensões (AxLxP): 620 mm x 450 mm x 333 mm
• Peso: Aproximadamente 120 kg
• Conexão: Terminais de parafuso frontais
• Temperatura ambiente de operação: -25 °C a +70 °C
• Certificações: IEC 60947-2, CCC

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, subestações, centros de controle de motores (CCMs), painéis de distribuição de média e baixa tensão
• Gerenciamento de energia: Monitoramento e controle de grandes cargas elétricas
• Proteção de sistemas: Salvaguarda de geradores, transformadores e grandes motores elétricos
• Setores: Geração e distribuição de energia, indústria pesada, mineração, siderurgia, petroquímica, infraestrutura de data centers
