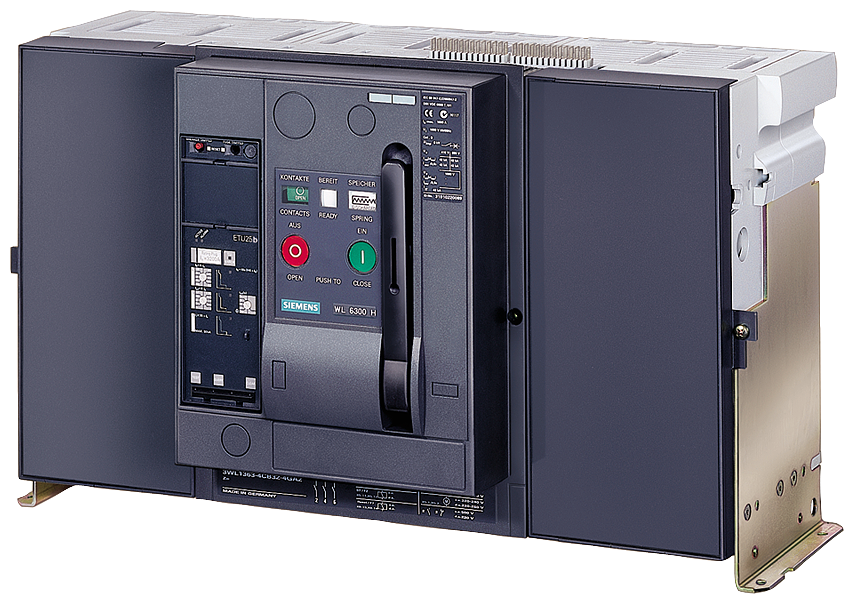

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO DA ESTRUTURA 3 IE 3WL13504CB321AA2-ZN24 SIEMENS

O Disjuntor de Potência de Montagem Fixa SIEMENS 3WL13504CB321AA2-ZN24 é um componente essencial para a proteção de instalações elétricas em ambientes industriais, garantindo a segurança e a continuidade operacional de sistemas de distribuição e carga. Sua robustez e alta capacidade de interrupção o tornam ideal para diversas aplicações em automação industrial.

DETALHES TÉCNICOS

• Modelo: 3WL13504CB321AA2-ZN24
• Tipo: Disjuntor de Potência (Air Circuit Breaker - ACB)
• Configuração: 3 Polos
• Montagem: Fixa
• Tamanho da Estrutura: 3
• Corrente Nominal (In): 5000 A
• Tensão Nominal de Operação (Ue): Até 690 V CA
• Capacidade de Interrupção de Curto-Circuito (Icu): 100 kA a 400 V CA
• Tensão Suportável de Impulso Nominal (Uimp): 12 kV
• Freqüência Nominal: 50 Hz / 60 Hz
• Perda de Potência: Aproximadamente 520 W (para 5000 A)
• Mecanismo de Operação: Acionamento motorizado (24 V CC)
• Unidade de Disparo: Eletrônica, com proteção contra sobrecarga de longo retardo, curto-circuito de retardo curto, curto-circuito instantâneo e proteção de neutro.
• Comunicação: Preparado para comunicação (via módulos adicionais)
• Dimensões (AxLxP): Aproximadamente 430 mm x 420 mm x 333 mm
• Peso: Aproximadamente 70 kg
• Vida Útil Mecânica: 10.000 ciclos de operação
• Vida Útil Elétrica: 5.000 ciclos de operação (com carga nominal)
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Grau de Proteção: IP20 (terminal isolado)
• Certificações: IEC 60947-2, UL, CSA, entre outras.

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, proteção de geradores e transformadores, quadros de distribuição de baixa tensão, sistemas de proteção de motores de alta potência.
• Subestações: Disjuntores de entrada e saída em subestações industriais.
• Centros de Controle de Motores (CCM): Proteção de circuitos de potência em large-scale.
• Setores: Geração e Distribuição de Energia, Petróleo e Gás, Metalurgia e Mineração, Indústria Química e Petroquímica, Cimento, Automobilística, Papel e Celulose, Data Centers, Infraestruturas Críticas.
