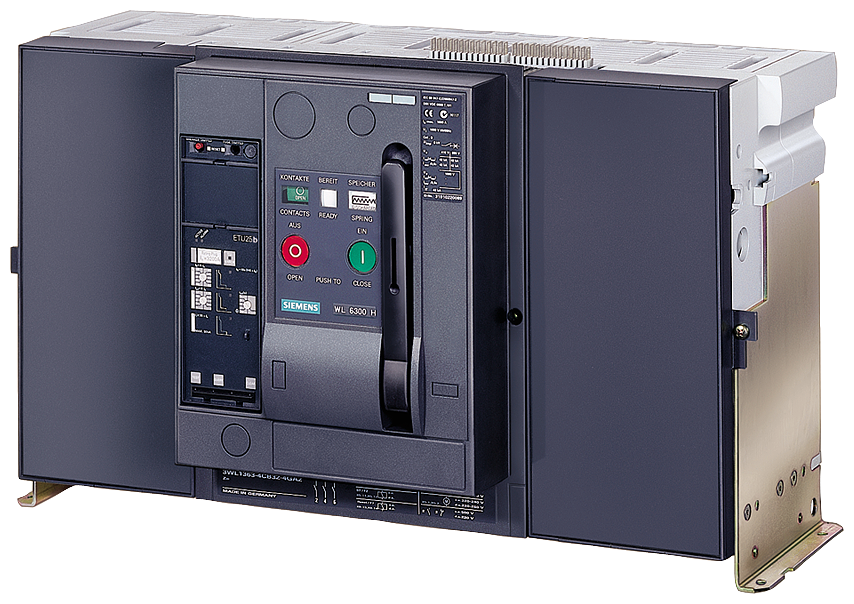

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO DA ESTRUTURA 3 IE 3WL13504EB321GA2-ZF12 SIEMENS

O Disjuntor de Potência de Montagem Fixa da Siemens, modelo 3WL13504EB321GA2-ZF12, é um componente essencial para a proteção de instalações elétricas em automação industrial, garantindo a segurança e a continuidade operacional de sistemas de distribuição e carga ao isolar falhas de sobrecarga e curto-circuito.

DETALHES TÉCNICOS

• Modelo: 3WL13504EB321GA2-ZF12
• Tipo: Disjuntor de Potência de Montagem Fixa
• Fabricante: Siemens
• Número de Polos: 3
• Tamanho da Estrutura: 3
• Corrente Nominal (In): 500 A
• Tensão Nominal de Operação (Ue): 690 V AC
• Capacidade de Interrupção em Curto-Circuito (Icu): 65 kA a 400 V AC
• Tensão Nominal de Impulso (Uimp): 8 kV
• Frequência: 50/60 Hz
• Tipo de Relé de Disparo: Eletrônico
• Funções de Proteção: Sobrecarga (L), Curto-circuito de Curta Duração (S), Curto-Circuito Instantâneo (I)
• Modo de Instalação: Fixa
• Dimensões (LxAxP): Aproximadamente 250 mm x 340 mm x 240 mm
• Vida Elétrica: Aproximadamente 10.000 ciclos de operação
• Vida Mecânica: Aproximadamente 20.000 ciclos de operação
• Grau de Proteção (IP): IP20 (terminais)
• Potência de Consumo (na operação nominal): Aproximadamente 50 W

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição, proteção de transformadores, proteção de motores de alta potência (até 250 kW, ou 340 CV), quadros de média e baixa tensão.
• Sistemas de Distribuição: Quadros elétricos principais e secundários, subestações industriais.
• Máquinas e Equipamentos: Máquinas de grande porte, fornos industriais, compressores de alta capacidade.
• Setores: Mineração, siderurgia, petroquímico, energia (geração e distribuição), infraestrutura, indústria naval.
