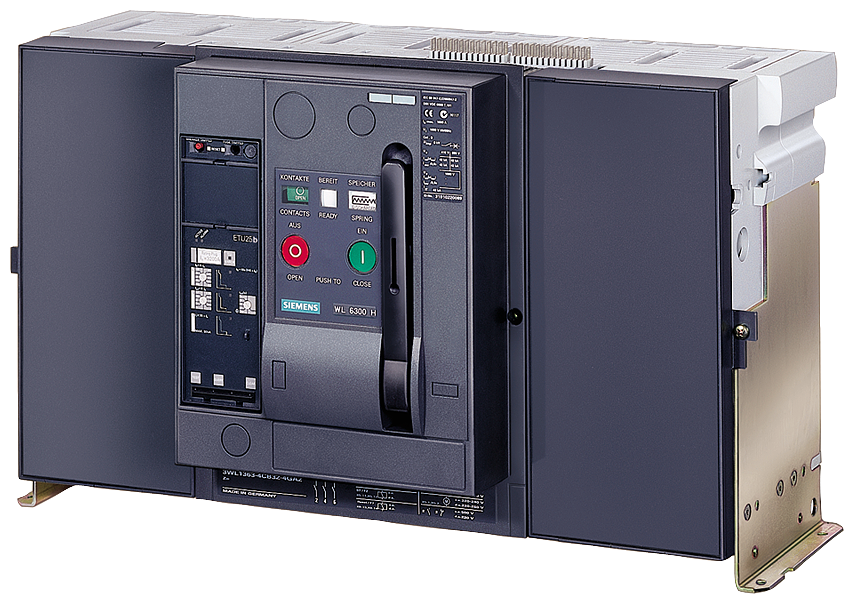

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO DA ESTRUTURA 3 IE 3WL13504FG321GA2-ZF05F12S01 SIEMENS

O disjuntor de potência 3WL13504FG321GA2-ZF05F12S01 Siemens é projetado para proteção e seccionamento de circuitos elétricos de baixa tensão em aplicações industriais, garantindo a segurança operacional e a integridade de equipamentos em casos de sobrecarga e curto-circuito. Este dispositivo é essencial para a distribuição eficiente de energia em sistemas complexos de automação.

DETALHES TÉCNICOS

• Tipo de produto: Disjuntor de Potência
• Montagem: Fixa
• Número de polos: 3
• Tamanho da estrutura: 3
• Corrente nominal: 2500 A
• Tensão operacional nominal CA (Ue): 690 V
• Tensão de isolamento nominal (Ui): 1000 V
• Tensão suportável de impulso nominal (Uimp): 8 kV
• Frequência de operação: 50/60 Hz
• Capacidade de interrupção em curto-circuito (Icu): 65 kA a 400 V CA
• Capacidade de interrupção de serviço em curto-circuito (Ics): 65 kA a 400 V CA
• Unidade de disparo: Eletrônica, tipo ETU76B (LSI)
• Funções de proteção: Proteção de sobrecarga (L), proteção de curto-circuito de curta duração (S), proteção de curto-circuito instantânea (I)
• Faixa de ajuste de sobrecarga: 1000 A a 2500 A
• Dimensões (L x A x P): 320 mm x 450 mm x 290 mm
• Peso: Aproximadamente 45 kg
• Potência nominal máxima do motor (para 400V): 1320 kW (1794,7 CV)
• Grau de proteção (frontal): IP20
• Vida elétrica: 5.000 ciclos de operação
• Vida mecânica: 10.000 ciclos de operação
• Certificações: CE, UL, CSA, IEC 60947-2
• Acessórios incluídos: Terminais de conexão
• Opções adicionais: Contatos auxiliares, bobina de disparo à mínima tensão, bobina de disparo Shuntt

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, subestações industriais, painéis de controle e distribuição de grande porte, motores de alta potência.
• Setores: Indústria pesada, energia, infraestrutura, mineração, petroquímica, siderurgia.
• Linhas de produção: Sistemas de transporte de grande capacidade, centros de processamento de dados, instalações de produção contínua.
