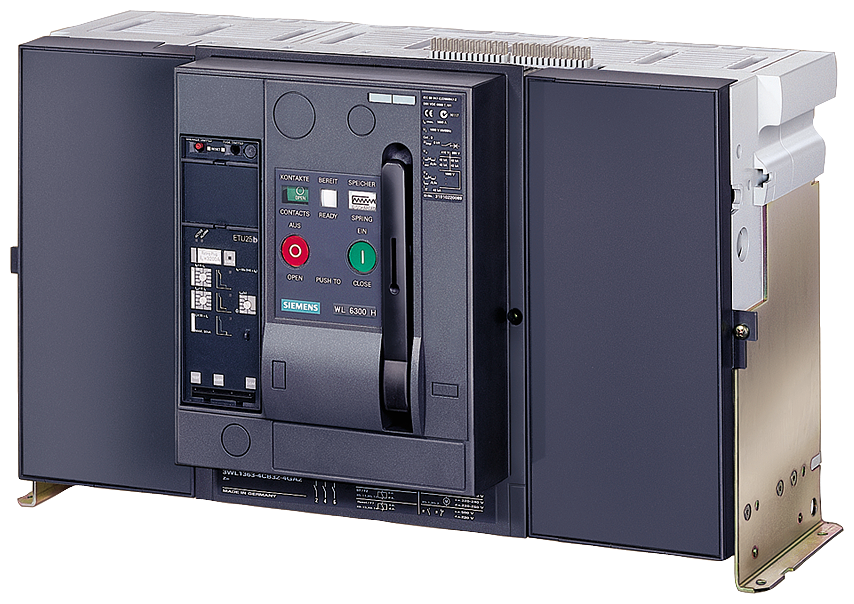

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO DA ESTRUTURA 3 IE 3WL13504FG324GN2 SIEMENS

O Disjuntor de Potência de Montagem Fixa 3WL13504FG324GN2 da Siemens é um componente crucial para a segurança e controle de circuitos elétricos em ambientes de automação industrial, atuando na proteção eficaz contra sobrecargas e curtos-circuitos. Sua robustez e precisão garantem a continuidade operacional e a integridade de equipamentos e sistemas.

DETALHES TÉCNICOS

• Modelo: 3WL13504FG324GN2
• Tipo: Disjuntor de Potência, Montagem Fixa
• Número de Polos: 3
• Tamanho da Estrutura: 3
• Corrente Nominal Operacional (In): 5000 A
• Tensão Nominal Operacional (Ue): 690 V CA
• Tensão Nominal de Isolamento (Ui): 1000 V
• Frequência Operacional: 50/60 Hz
• Capacidade de Interrupção de Curto-Circuito (Icu): 100 kA a 400 V CA
• Potência Máxima Protegida: Aproximadamente 5 MW (6.800 CV) a 400 V (valor indicativo)
• Tecnologia de Desarme: Eletrônico, com funções de proteção contra sobrecarga (L), curto-circuito de tempo curto (S) e curto-circuito instantâneo (I)
• Grau de Proteção (IP): IP20 (terminais)
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Dimensões (AxLxP): Aproximadamente 540 mm x 420 mm x 337 mm
• Massa: Aproximadamente 120 kg
• Vida útil mecânica: 10.000 ciclos de operação
• Conexão: Terminais de barra (superior e inferior)

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos principais de baixa tensão, subestações industriais, sistemas de geração de energia, proteção de motores de grande porte, instalações de distribuição de energia.
• Setores: Geração e Distribuição de Energia, Siderurgia, Indústria Química e Petroquímica, Mineração, Papel e Celulose, Estaleiros, Data Centers.
