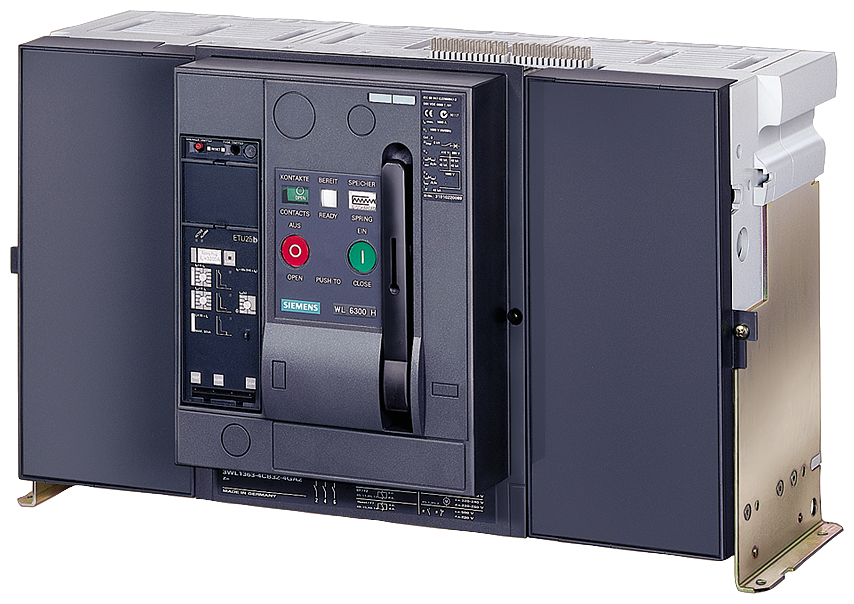

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO DA ESTRUTURA 3 IE 3WL13504FG321GA2-ZF02F12S01 SIEMENS

O disjuntor de potência 3WL13504FG321GA2-ZF02F12S01 Siemens é um componente essencial para a proteção e controle de circuitos elétricos em ambientes de automação industrial, garantindo a segurança operacional contra sobrecargas e curtos-circuitos em sistemas de média e alta potência, com montagem fixa e alta capacidade de interrupção.

DETALHES TÉCNICOS

• Modelo: 3WL13504FG321GA2-ZF02F12S01
• Fabricante: Siemens
• Tipo de Disjuntor: Disjuntor de ar (ACB) de potência
• Número de Polos: 3 polos
• Tamanho da Estrutura: Tamanho 3
• Classificação de Corrente: 5000 A
• Capacidade de Interrupção de Curto-Circuito (Icu): 100 kA a 400 V CA
• Tensão Nominal de Operação (Ue): 690 V CA
• Tensão Nominal de Isolamento (Ui): 1000 V CA
• Tensão Nominal de Impulso (Uimp): 12 kV
• Tipo de Montagem: Fixa
• Unidade de Disparo: Eletrônica, tipo ETU76B (LSI)
• Funções de Proteção: Proteção contra sobrecarga (L), proteção contra curto-circuito de curta duração (S), proteção instantânea contra curto-circuito (I)
• Temperatura de Operação: -25 °C a +70 °C
• Vida Mecânica: 10.000 ciclos de operação
• Vida Elétrica: 4.000 ciclos de operação a corrente nominal
• Dimensões (AxLxP): 600 mm x 450 mm x 330 mm (aproximado)
• Peso: 85 kg (aproximado)
• Normas: IEC 60947-2
• Acessórios Opcionais: Contatos auxiliares, bobinas de disparo, motores para recarga, sinalização de posição

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, barramentos, transformadores de grande porte, motores de alta potência (até 3,35 MW ou 4.560 CV a 690V), geradores, subestações elétricas, quadros de distribuição de baixa tensão.
• Setores: Geração e distribuição de energia, indústria pesada, mineração, petroquímica, sistemas de climatização industrial, centros de dados, infraestrutura de transporte.
