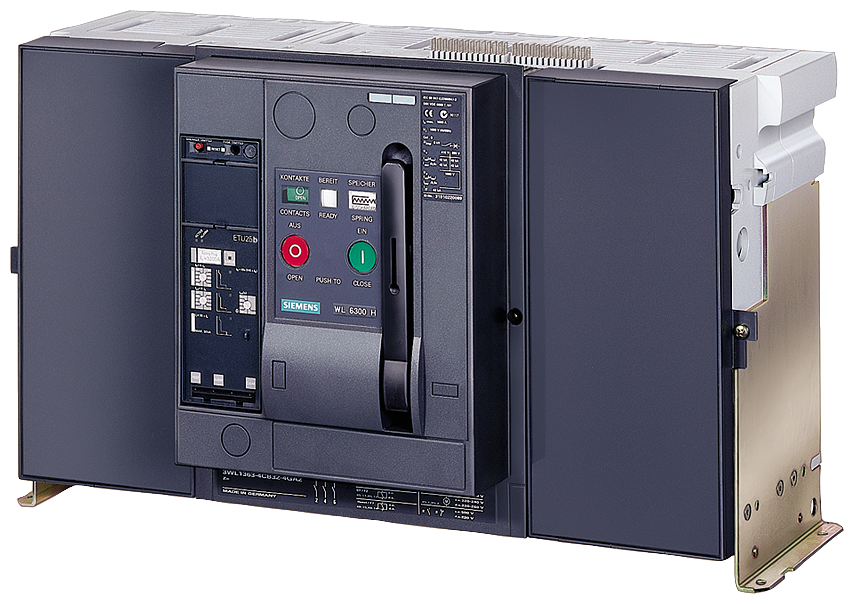

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA DE 3 POLOS TAMANHO DA ESTRUTURA 3 IE 3WL13504EB324GN4 SIEMENS

O Disjuntor de Potência de Montagem Fixa SIEMENS 3WL13504EB324GN4 é uma unidade de proteção elétrica robusta, projetada para gerenciar e proteger circuitos de alta corrente em sistemas industriais. Sua função principal é a detecção e interrupção de sobrecargas e curtos-circuitos, garantindo a segurança operacional e a integridade de equipamentos em ambientes de automação industrial.

DETALHES TÉCNICOS

• Modelo: 3WL13504EB324GN4
• Tipo: Disjuntor de Potência (Air Circuit Breaker - ACB)
• Montagem: Fixa
• Polos: 3
• Tamanho da estrutura: IE 3
• Corrente nominal: 5000 A
• Tensão operacional nominal CA: 690 V
• Frequência operacional: 50 Hz / 60 Hz
• Capacidade de interrupção em curto-circuito (Icu): 100 kA a 400 V CA, 85 kA a 690 V CA
• Faixa de ajuste para liberação de sobrecarga: Ajustável de 0,4 a 1 vezes a corrente nominal
• Mecanismo de operação: Acionamento elétrico
• Material do invólucro: Termoplástico de alta resistência
• Temperatura ambiente de operação: -25 °C a +70 °C
• Durabilidade mecânica: 10.000 ciclos de operação
• Durabilidade elétrica: 5.000 ciclos de operação
• Comunicação: Pronta para integração em sistemas de comunicação via módulos (ex: Modbus, Profinet, Profibus)
• Consumo de energia (bobina de fechamento): Máximo 300 W (0,41 CV)
• Consumo de energia (bobina de abertura): Máximo 200 W (0,27 CV)
• Classe de proteção: IP20 (terminal), IP30 (invólucro)
• Normas e certificações: IEC 60947-2, UL 489, CSA C22.2 No. 5

APLICAÇÕES E SETORES

• Aplicações: proteção de alimentadores principais, barramentos, transformadores de grande porte, motores de alta potência e geradores
• Subestações elétricas: centrais de distribuição de energia em indústrias
• Centros de controle de motores (MCCs): proteção de motores de grande escala
• Quadros de distribuição de baixa tensão: sistemas elétricos de edificações industriais e comerciais
• Setores: energia, siderurgia, petroquímico, mineração, infraestrutura, fabricação pesada
