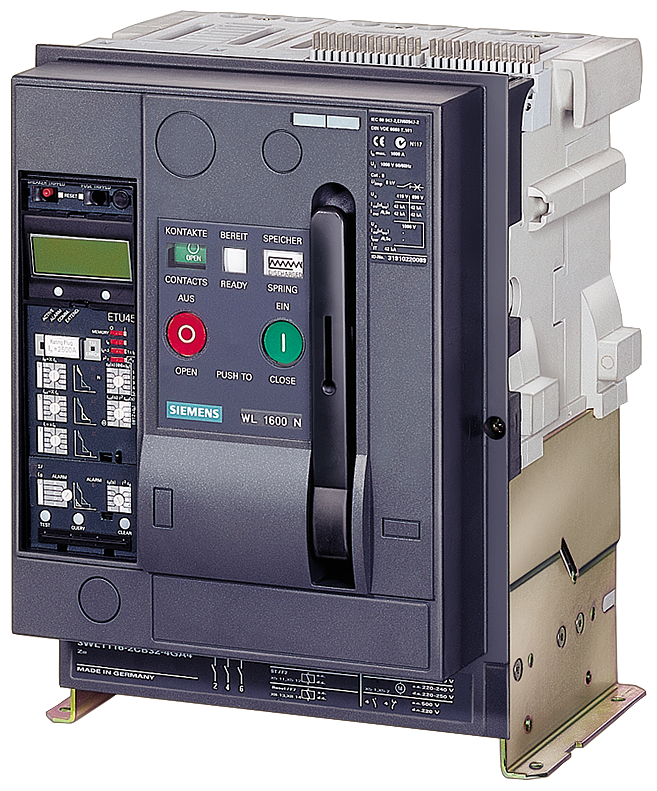

DISJUNTOR EXTRAÍ QUADRO-GUIA DE 3 POLOS TAMANHO 1 IEC IN=1600A ATÉ 6 3WL11162EG385FA4-ZK07R16R21S01 SIEMENS

O Disjuntor Extraível em Quadro-Guia Siemens 3WL11162EG385FA4 é um componente crucial para a segurança e controle de circuitos elétricos de alta potência em automação industrial, garantindo proteção eficiente contra sobrecargas e curtos-circuitos em sistemas de distribuição de energia. Sua concepção robusta e modularidade facilitam a manutenção e a integração em complexas infraestruturas elétricas.

DETALHES TÉCNICOS

• Modelo: 3WL11162EG385FA4-ZK07R16R21S01
• Tipo: Disjuntor extraível em quadro-guia
• Número de polos: 3
• Tamanho: 1 IEC
• Corrente Nominal (In): 1600 A
• Tensão operacional nominal (Ue): Até 690 V AC
• Capacidade de interrupção em curto-circuito (Icu): 55 kA a 400 V AC
• Tensão de isolamento nominal (Ui): 1000 V
• Tensão de impulso nominal (Uimp): 12 kV
• Poder de dissipação (Pd): Aproximadamente 470 W a In (a 1600 A a 690 V)
• Classe de proteção: IP20 (terminal), IP40 (parte frontal)
• Tipo de liberação: Eletrônica, tipo ETU745, com funções de proteção ajustáveis e medição integrada
• Comunicação: Interface de comunicação Modbus (opcional, especificações R21)
• Motor de carregamento: Sim, para operação elétrica (especificações R16)
• Mecanismo de acionamento: Motorizado, 24 V DC (especificações K07)
• Auxiliares: Contatores auxiliares e de status configuráveis (especificações S01)
• Certificações: IEC 60947-2, UL 489, CSA 22.2 No.5.1
• Temperatura de operação: -25 °C a +70 °C
• Dimensões (AxLxP): Aproximadamente 430 mm x 300 mm x 320 mm
• Vida mecânica: 10.000 ciclos de operação
• Vida elétrica: 4.000 ciclos de operação a In

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos principais de distribuição em painéis elétricos, proteção de geradores e grandes motores (até 1600 A), sistemas elétricos de máquinas de grande porte, e centros de controle de motores (MCC) em instalações industriais.
• Setores: Geração e distribuição de energia, indústria siderúrgica, petroquímica, mineração, cimenteira, papel e celulose, indústria pesada.
