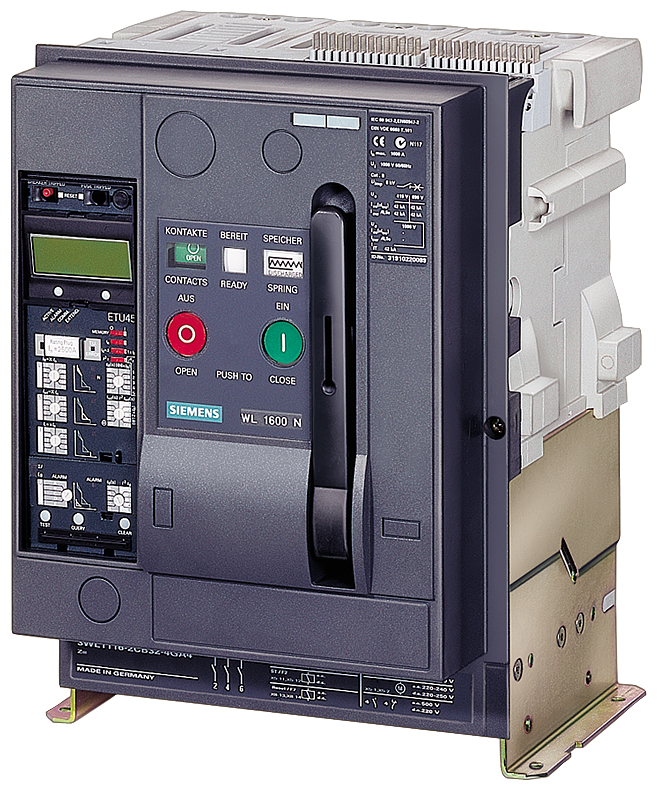

DISJUNTOR EXTRAÍ QUADRO-GUIA DE 3 POLOS TAMANHO 1 IEC IN=1600A ATÉ 6 3WL11162EB381AA2-ZK07R21R30R50 SIEMENS

O Disjuntor Extraível com Quadro-Guia Siemens 3WL11162EB381AA2-ZK07R21R30R50 é um dispositivo de proteção de circuitos elétricos projetado para aplicações de automação industrial, garantindo a segurança de sistemas de distribuição de energia e equipamentos conectados, com capacidade de interrupção e operação facilitada pela sua estrutura extraível.

DETALHES TÉCNICOS

• Modelo: 3WL11162EB381AA2-ZK07R21R30R50
• Marca: Siemens
• Tipo: Disjuntor de circuito aberto extraível
• Número de polos: 3 polos
• Tamanho: 1 (IEC)
• Corrente Nominal (In): 1600 A
• Tensão operacional nominal (Ue): Até 690 V AC
• Capacidade de interrupção nominal (Icu): 66 kA a 400 V AC
• Capacidade de interrupção de serviço (Ics): 66 kA a 400 V AC
• Frequência operacional nominal: 50/60 Hz
• Mecanismo de operação: Acionamento motorizado, armazenamento de energia da mola (Motor de mola, AC/DC 24-30 V)
• Liberação de sobrecarga e curto-circuito: Eletrônica (LCD Display ETU76B)
• Funções de proteção: Proteção de sobrecarga (IR), proteção de curto-circuito de curta duração (ISD), proteção de curto-circuito instantânea (II), proteção de terra (IG), função de disparo de falha (ZC)
• Acessórios incluídos: Disparo de subtensão (UVT, 24-30 V DC), 4 contatos auxiliares (2NA+2NF), 4 contatos de alarme (2NA+2NF)
• Montagem: Quadro-guia para instalação em painel
• Conexão: Terminais de parafuso frontais
• Padrões de conformidade: IEC 60947-2, EN 60947-2
• Grau de proteção IP: IP20 (com tampa frontal)
• Peso aproximado: 70 kg
• Potência dissipada máxima: Aproximadamente 400 W na corrente nominal

APLICAÇÕES E SETORES

• Aplicações: Proteção de disjuntores de entrada de serviço, painéis de distribuição principais, barramentos, e cargas de motor de alta potência
• Infraestrutura elétrica: Centrais de comando e controle de motores (CCMs), sistemas de distribuição de energia em grande escala
• Setores: Geração e distribuição de energia, indústria pesada, mineração, centros de dados, indústria siderúrgica, indústria de cimento, sistemas de transporte
