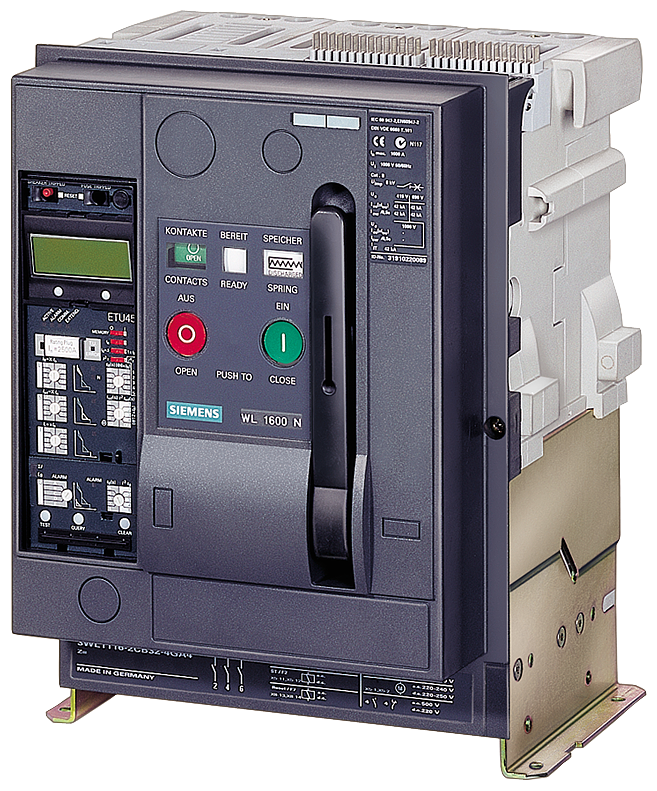

DISJUNTOR EXTRAÍ QUADRO-GUIA DE 3 POLOS TAMANHO 1 IEC IN=1600A ATÉ 6 3WL11162EB384BA4-ZK07R15T40 SIEMENS

O Disjuntor Extraível Quadro-Guia Siemens 3WL11162EB384BA4-ZK07R15T40 é um componente fundamental para proteção de circuitos em sistemas de automação industrial, garantindo a segurança e a continuidade operacional em instalações elétricas de alta potência com confiabilidade e flexibilidade.

DETALHES TÉCNICOS

• Modelo: 3WL11162EB384BA4-ZK07R15T40
• Fabricante: Siemens
• Tipo: Disjuntor Extraível Quadro-Guia
• Número de Polos: 3
• Tamanho: 1 (IEC)
• Corrente Nominal (In): 1600 A
• Tensão Nominal de Operação (Ue): Até 690 V AC
• Capacidade de Interrupção em Curto-Circuito (Icu): 65 kA a 400 V AC
• Tipo de Liberação: Eletrônica
• Unidade de Disparo: ETU76B (LSI) – Proteção contra Sobrecarga (L), Curto-Circuito de Curto Atraso (S) e Curto-Circuito Instantâneo (I)
• Conexão: Barra de Cobre
• Método de Operação: Manual, com possibilidade de motorização
• Grau de Proteção: IP20 (terminais)
• Vida Elétrica: 10.000 ciclos (a 400 V/In)
• Vida Mecânica: 20.000 ciclos
• Potência Dissipada: Aproximadamente 120 W (0,16 CV) por polo em In
• Padrões e Certificações: IEC 60947-2, CE

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos principais, distribuição de energia em painéis elétricos, proteção de geradores e grandes motores (até 1200 kW ou 1630 CV), seccionamento de carga.
• Subestações: proteção de transformadores e barramentos.
• Centros de Controle de Motores (CCMs): Proteção de grupos de motores.
• Setores: energia, siderurgia, petroquímico, infraestrutura, mineração, indústria pesada.
