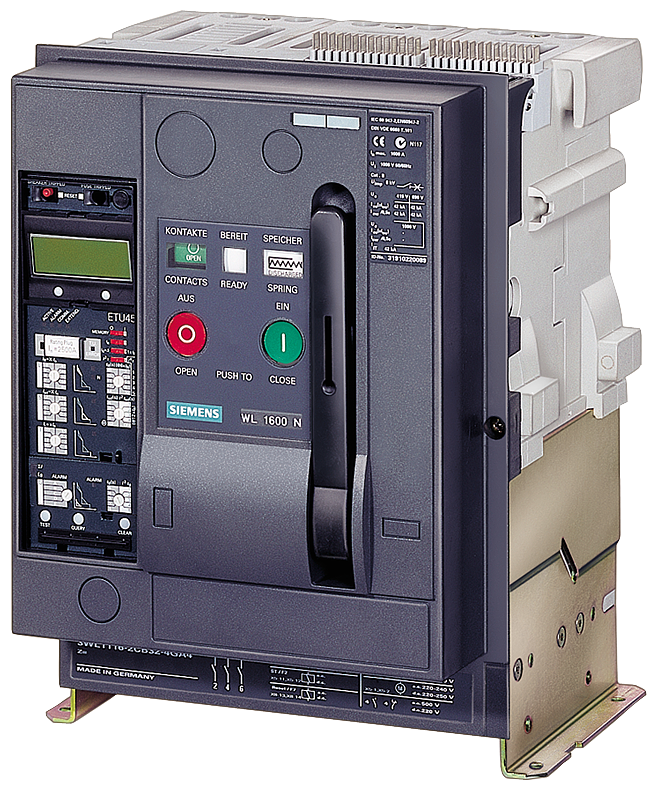

DISJUNTOR EXTRAÍVEL SEM QUADRO-GUIA DE 3 POLOS TAMANHO 1 IEC IN=1600A ATÉ 6 3WL11162DG351GN4 SIEMENS

O Disjuntor Extraível sem Quadro-Guia SIEMENS 3WL11162DG351GN4 é um dispositivo de proteção e manobra de alta corrente para sistemas elétricos industriais. Ele assegura a segurança e a continuidade operacional em instalações de distribuição de energia, protegendo contra sobrecorrentes e curtos-circuitos em aplicações de baixa tensão.

DETALHES TÉCNICOS

• Modelo: 3WL11162DG351GN4
• Tipo: Disjuntor de caixa aberta (ACB)
• Número de polos: 3
• Tamanho: IEC 1
• Tipo de montagem: Extraível, sem quadro-guia
• Corrente nominal (In): 1600 A
• Tensão operacional nominal (Ue): 690 V AC
• Frequência operacional nominal (Hz): 50/60 Hz
• Capacidade de interrupção em curto-circuito (Icu): 50 kA a 400 V AC
• Capacidade de interrupção em curto-circuito (Ics): 50 kA a 400 V AC
• Função de proteção: Liberação eletrônica, proteção seletiva e instantânea
• Conexão: Terminal traseiro
• Operação: Acionamento motorizado (motor de carregamento de mola), com enrolamento de disparo integrado
• Acessórios incluídos: Bobina de subtensão (UVT), bobina de disparo shunt (SHT), contatos auxiliares
• Vida útil mecânica: 10.000 ciclos de operação
• Vida útil elétrica: 5.000 ciclos de operação
• Potência dissipada máxima: Aproximadamente 120 W (0,16 CV) a corrente nominal
• Dimensões (AxLxP): Aproximadamente 400 mm x 300 mm x 280 mm
• Peso: Aproximadamente 45 kg
• Normas e certificações: IEC 60947-2, CCC, CE

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, barramentos, transformadores de potência e grandes cargas motorizadas em sistemas de distribuição de baixa tensão.
• Painéis elétricos: Usado em painéis de distribuição, CCMs (Centro de Controle de Motores) e quadros de carga.
• Setores: Indústria pesada, energia e utilidades, infraestrutura, centros de dados, indústria automotiva, química e petroquímica, mineração.
