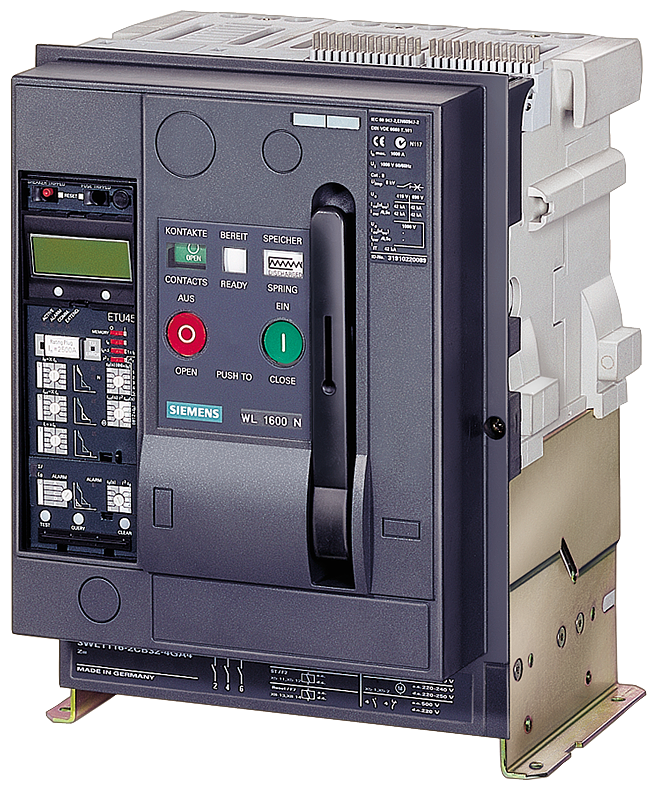

DISJUNTOR EXTRAÍVEL SEM QUADRO-GUIA DE 3 POLOS TAMANHO 1 IEC IN=1600A ATÉ 6 3WL11162NG355FM4-ZC01C22F01F05 SIEMENS

O Disjuntor Extraível sem Quadro-Guia Siemens 3WL11162NG355FM4-ZC01C22F01F05 é projetado para proteção de circuitos em aplicações de baixa tensão, garantindo segurança operacional e alta disponibilidade em sistemas de distribuição elétrica industrial. Sua construção modular facilita a manutenção e substituição, otimizando a continuidade dos processos críticos.

DETALHES TÉCNICOS

• Tipo de equipamento: Disjuntor de caixa aberta (ACB)
• Função: Proteção de circuitos elétricos contra sobrecargas e curtos-circuitos
• Configuração: Extraível, sem quadro-guia
• Número de polos: 3 polos
• Tamanho IEC: 1
• Corrente nominal (In): 1600 A
• Tensão operacional nominal (Ue): Até 690 V AC
• Capacidade de interrupção em curto-circuito (Icu): 65 kA a 400 V AC
• Tipo de acionamento: Acionamento motorizado, com bobina de carga e descarga de 24 V DC
• Unidade de disparo: Eletrônica, tipo ETU25B
• Funções de proteção da unidade de disparo:
  • Proteção contra sobrecarga de longa duração (ANSI 49)
  • Proteção de curto-circuito de curta duração (ANSI 51)
  • Proteção de curto-circuito instantânea (ANSI 50)
  • Proteção de falha à terra (ANSI 50G/N)
• Recursos adicionais:
  • Bobina de subtensão configurável (24 V DC)
  • Bloqueio de religamento (anti-pumping)
  • Contatos auxiliares (4 NA + 4 NF)
  • Medição integrada de corrente e tensão
  • Comunicação via MODBUS RTU
• Normas e certificações: IEC 60947-2, UL 489, CSA C22,2 N° 5
• Dimensões (AxLxP): Aproximadamente 430 mm x 320 mm x 300 mm
• Peso: Aproximadamente 55 kg
• Potência dissipada máxima: 150 W (0,20 CV) em carga nominal

APLICAÇÕES E SETORES

• Aplicações:
  • Proteção e controle de alimentadores principais e secundários
  • Disjuntor de entrada para painéis de distribuição de baixa tensão
  • Proteção de geradores e transformadores industriais
  • Sistemas de distribuição em edificações comerciais e industriais de grande porte
  • Proteção de motores de alta potência, com corrente nominal de até 1600 A (1176,5 kW ou 1599,8 CV, considerando fator de potência)
• Setores:
  • Geração e distribuição de energia
  • Indústria de processos (química, petroquímica, papel e celulose)
  • Metalurgia e siderurgia
  • Indústria automobilística
  • Centros de dados e infraestrutura crítica
  • Construção civil pesada
